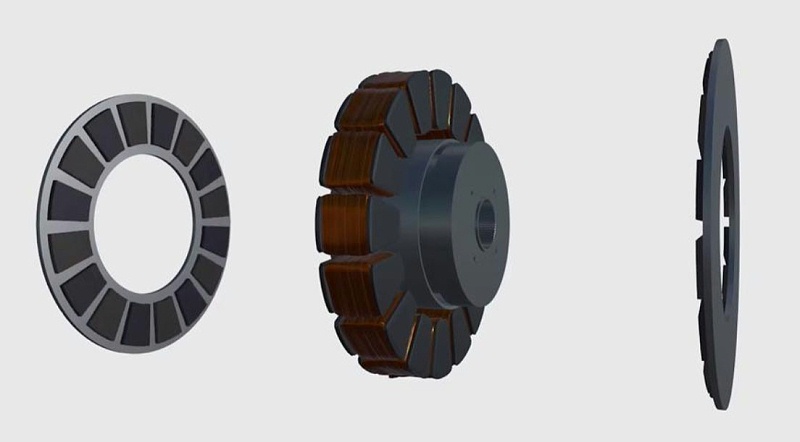

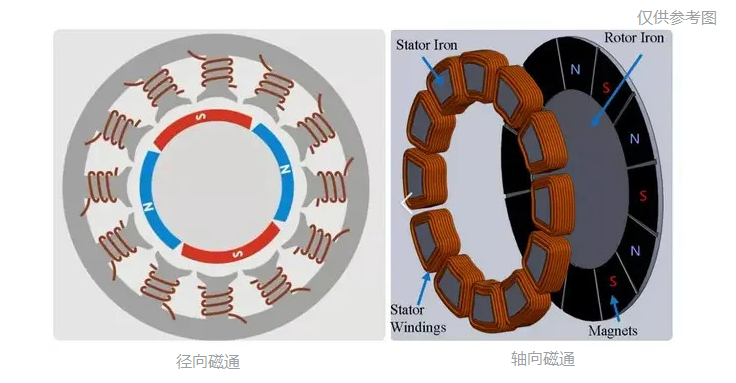

轴向磁通电机并非新鲜事物。早在法拉第的圆盘实验时代，其基本原理就已得到验证：定子与转子呈面对面的盘式布置，磁力线沿轴向穿过气隙。相比传统径向电机，这种结构在功率密度、体积和效率方面具有天然优势。

但，这项技术诞生百余年，却长期未能实现大规模产业化。

原因何在？

因为在制造工艺中，尤其是装配环节，始终是横亘在设计与量产之间的“天堑”。

当新能源汽车、低空经济、人形机器人等领域对高功率密度电驱系统的需求日益迫切时，轴向磁通电机再次进入市场。但我们必须正视一个现实问题：扁平盘式绕组，为何偏偏成了装配环节的技术高地？

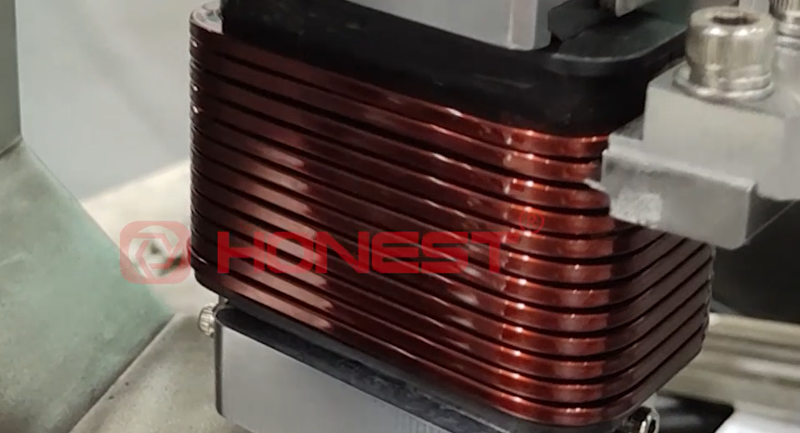

传统径向电机普遍采用圆形铜线绕制，工艺成熟、设备通用。而轴向磁通电机为追求更高的槽满率和散热效率，常采用扁平矩形或扇形电磁线。

这一变化带来了根本性的工艺挑战：如张力控制的脆弱性、拐角处的应力集中、端部平整度的要求高等。

但与径向电机不同的是，盘式绕组往往采用无骨架绕制方式。这意味着：线圈在绕制过程中缺乏刚性支撑，完全依靠漆包线自身的刚性和张力维持形状。

起头如何固定？收线如何防松？如何在无支撑条件下保证每匝线圈的位置精度？这些都是绕线设备必须回答的技术命题。

但如果说绕线是“从0到1 ”，那装配就是“从 1到100”。而后者恰恰是决定轴向磁通电机能否稳定量产的关键。

1.气隙敏感性的“微米级博弈”：轴向磁通电机高度依赖气隙的一致性。其气隙分布在整个圆盘面上，若局部不均，会导致单边磁拉力失衡，引发振动加剧、噪音升高，严重时甚至造成机械摩擦卡死。

2.强磁环境下的“偏吸风险”：轴向磁通电机普遍采用高性能钕铁硼磁钢，磁吸力极强。在定转子合装环节，稍有不平衡就会导致偏吸， 一侧率先吸合，另一侧形成撞击，轻则损伤部件，重则报废整机。

3.扁平绕组的“定位困境”：盘式绕组的扁平形状，使其在定子槽内的定位精度要求更高。位置偏差或张力异常会直接影响电磁性能与散热效果。

上述难点其实并非无解，但需要从单点设备能力向系统性工艺控制进行转变。目前行业主流的技术探索方案包括（仅作为参考）：

1）绕线端的张力-排线协同控制 ：扁平线的绕制难点本质上是张力控制精度与排线运动轨迹的耦合问题。行业较为认可的方向包括：

※主动式张力控制，而非被动阻尼式；

※拐角处的速度自适应策略，降低应力突变；

※实时的线姿态检测与反馈，而非仅靠程序轨迹开环控制；

2）装配端的力觉-位置觉融合 ：针对强磁合装，行业正在从“机械导向” 向 “智能压装”演进：

※高分辨率力传感器与位置编码器协同工作；

※合装过程中实时监测偏心力矩，动态调整进给姿态；

※配合视觉或激光测距，实现合装前的初始姿态主动校正；

3.从“单机自动化” 到 “工艺数据闭环”：越来越多企业认识到：盘式绕组的装配难点不在于某一个工位，而在于全流程的工艺耦合。典型思路包括：

※绕线数据（张力曲线、排线图像）向下游装配工位传递；

※装配工位根据上游实际绕组形态，动态调整定位参数；

※建立各工序之间的工艺能力指数（Cpk）关联模型，实现问题溯源；

轴向磁通电机的装配不是最后一步，而是最难一步。

轴向磁通电机的产业化之路，目前正从“原理验证”走向 “工艺成熟”。在这一进程中，扁平盘式绕组之所以成为技术高地，根本原因在于：它将传统电机制造中相对宽容的装配公差，压缩到了微米级；把过去依靠人工经验和手感可以完成的操作，变成了必须由精密设备与智能算法共同主导的系统工程。

对于正在布局轴向磁通电机产线的企业而言，绕线设备的选型固然重要，但更值得审慎评估的，往往是装配环节的能力边界，因为那里才真正决定了一条产线是“ 能做出样品”，还是“能稳定量产 ” 。

读完本文，如果你正在评估轴向磁通电机产线，不妨先问自己三个问题：

1）现有绕线方案能否提供扁平线拐角处的实测张力曲线？

2）合装工位是否具备力觉反馈与偏心力矩补偿能力？

3）绕线与装配的数据能否贯通追溯？

这三个问题的答案，往往决定了产线是“能出样品”还是 “能稳定量产”。
