如果你的团队正在评估轴向磁通电机产线，或者已经被盘式绕组的绕线问题困扰过，比如扁平线拐角处总断线、无骨架起头固定不住、绕完了才发现线扭转变形。

那么这篇文章会用3分钟帮你建立一套判断标准：什么样的设备、什么样的供应商，才真正具备解决盘式绕组装配难题的能力？

而不是被各种技术术语或“我们都能做”的模糊承诺绕晕。

我们先来算一笔账。

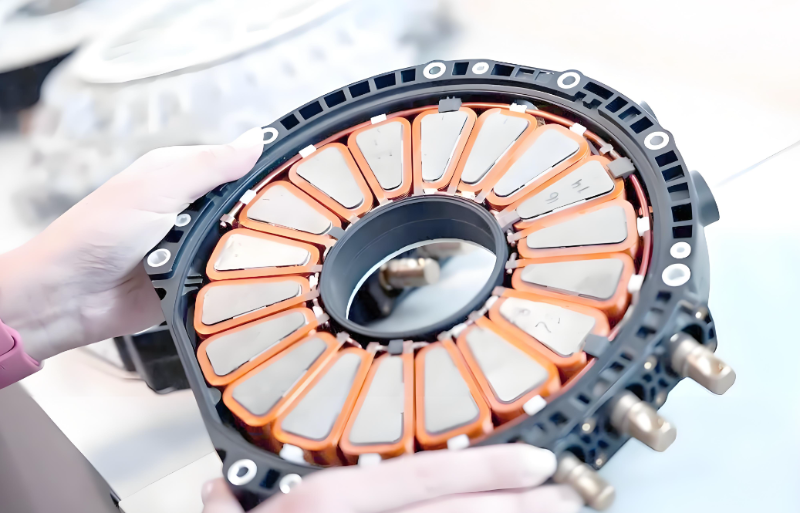

轴向磁通电机在功率密度和效率上的优势，行业已无争议。但很多人低估了制造端的风险代价。

基于公开交流与工艺经验，我们发现一组可供参考性的行业数据 中显示：合装偏吸导致磁钢碎裂或绕组损伤，单次报废成本可达数百至数千元。如果年产10万台，良率每降低 1% ，年损失就是百万元级别。

再看扁平线扭转或绝缘破损的问题。如果未能在绕线环节及时发现，不良品流入后道工序后，损失会被放大3到5 倍，甚至引发批次性报废风险。

至于气隙不均导致的性能不达标，后果往往是整机降级或直接报废，直接影响客户验收通过率。

结论很直接：盘式绕组的装配难点，不是“光靠能不能做出来“的技术问题，而是 “每1%良率损失等于多少钱”的商业问题。

那么，下面3个硬指标即是判断设备是否靠谱。

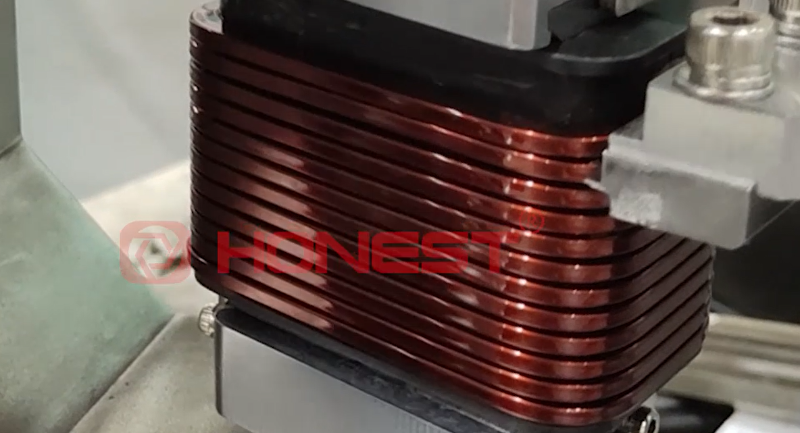

盘式绕组的绕制难点通常集中在扁平线与无骨架两个特征上。要想判断一台绕线设备是否具备解决能力，而是要看以下三个指标。

指标一：张力控制是“主动式”还是“被动式”？

被动阻尼式张力控制依靠机械摩擦提供阻力，响应慢、无法实时补偿。用在扁平线上，拐角处极易出现断线或内侧起皱。

主动闭环式则不同：伺服电机实时调节张力，闭环频率通常要求在100Hz以上，能够有效应对拐角处的应力突变。

判断提问：“你们的张力控制是主动闭环吗？闭环频率是多少？有没有扁平线拐角处的实测张力曲线？”

指标二：是否具备“拐角速度自适应”策略？

扁平线的拐角处是张力波动最剧烈的区域。如果设备在整个绕制过程中保持恒定速度，拐角处的应力集中几乎不可避免。

可靠的解决方案通常会包含两个要素：一是拐角处自动降速，以降低应变率；二是配合张力前馈补偿，抵消速度变化带来的张力波动。

判断提问：“针对矩形线圈的拐角，你们的控制策略是什么？有没有速度或张力的动态调整？”

指标三：有没有“实时线姿态检测”？

排线轨迹编程是绕线设备的基础功能，但对扁平线来说远远不够。因为扁平线在实际绕制过程中可能发生微扭转，而程序轨迹根本无法感知这种变化。

只有引入视觉或激光传感器，在绕制过程中实时检测线姿态并反馈调整，才能实现真正的闭环控制。

判断提问：“你们的设备是否具备绕制过程中的线姿态实时检测？是开环走轨迹，还是闭环检测反馈？”

除了上述3项指标，还有装配端，才是决定轴向磁通电机量产能力的关键。

绕线绕得好，并不等于装得进去。装配环节的难度远高于绕线，也是大多数产线从“样品”到“量产”的真正瓶颈。

比如“合装时“机械导向”还是“力觉-位置觉融合”？

判断提问可以是“在定转子合装工位，你们如何检测和补偿偏心力矩？是事后检测还是实时调整？”

比如：合装前是否有“初始姿态主动校正”？

判断提问：“合装之前，你们的设备是否会自动测量定转子的平行度？如果不平，能主动校正吗？”

比如：是否有“工艺数据闭环”能力？

判断提问：“你们的产线是否支持绕线数据与装配数据联动？如果绕线站出现异常，装配站能自动感知并调整吗？”

“绕线端的3个硬指标之外，装配端还有3道决定量产能力的分水岭。由于篇幅有限，装配端的详细内容将在下篇文章中展开，敬请关注。”

总的来说，轴向磁通电机的盘式绕组装配，不是“能不能做” 的问题，而是：谁的方案能真正把微米级公差和强磁环境下的风险，变成可量化、可追溯、可复现的工艺控制？

评估选择设备供应商时，不妨把关注点从“做过没有 ”转向“怎么做到的”。

不要只问“你们做过轴向电机吗”，而要追问 “你们处理过最难的扁平线规格是什么？拐角断线率多少？”

不要只问“你们的设备精度多少”，而要追问 “在强磁合装场景下，实际力控精度和位置精度分别是多少？”

不要只问“你们有案例吗”，而要追问 “能否提供同类型扁线盘式绕组的CPK数据？合装良率是多少？”

合利士从事电机智能装备研发与生产整线设备十余年，在电机制造领域从绕线到装配积累了系统的工程经验。我们不做电机的方案设计，但我们擅长把电机设计变成可稳定量产的产品。

如果你希望带着这三个问题，与真正懂工艺的技术团队做一次深入交流，欢迎线下考察合利士。
