如果你的产品用的是扁线绕组，绕线环节出现鼓包一定不陌生。

绕组表面局部凸起，排线不齐，高低不平，这就是鼓包。

它不只是外观问题，背后是一连串的隐患：槽内有效空间被占用，槽满率下降，扁线电机高功率密度的优势被打了折扣；绝缘层因挤压受损，漆膜开裂，匝间短路的风险随之而来；散热不均导致局部热点，加速绝缘老化；后续插线、扭头、焊接工序无法精确定位，整条产线跟着卡壳。

一个鼓包，废掉的往往不只是一根线，而是一整个定子。

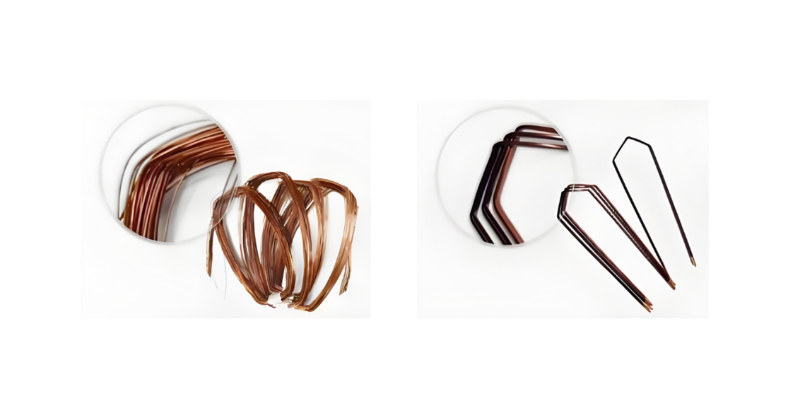

扁线的矩形截面决定了它对排线精度的要求远高于圆线。圆线绕不齐还有一定的“自适应性” ，可以通过自身微变形来弥补；扁线刚性大、变形能力差，一旦排线出现偏差，没有回旋余地， 鼓包问题在扁线绕制中比圆线更突出，就是这个原因。

那么，鼓包到底是怎么形成的？又该怎么解决？

原因一：张力控制不稳定

扁线不同于圆线，矩形截面对张力的敏感度更高。

传统张力控制方式响应慢、精度低，无法实时补偿张力波动。当张力忽大忽小，扁线在绕制过程中松紧不均，松的地方逐渐累积，最终形成局部凸起。

解决方案：升级张力控制系统

针对张力波动问题，采用伺服张力器配合张力传感器实现闭环控制。传感器实时监测扁线张力值，当检测到偏离设定值时，系统自动调整张力输出，将张力波动控制在极窄的范围内，确保扁线在绕制全程受力均匀。

在合利士的扁线绕线设备中，张力闭环控制是基础配置。每一段线材的张力数据均可追溯，确保批量生产的一致性。

原因二：排线轨迹精度不足

扁线的矩形截面决定了它对排线精度的要求远高于圆线。

圆线在绕制时可以通过自身微变形适应排线误差，但扁线刚性大、变形能力差，对排线位置误差几乎没有容忍度。如果排线机构的运动精度不够，或者绕线轴与排线轴的运动同步存在偏差，每匝线的位置就会产生累积误差。

解决方案：提升排线精度

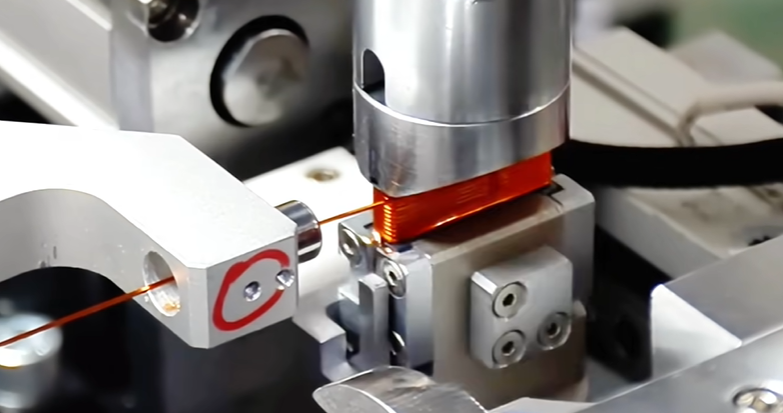

排线机构采用高精度驱动方式，配合闭环反馈系统，保证排线步距的精度和一致性。通过精确计算每匝线位置，确保层间无间隙、无叠线，从机械层面消除累积误差的产生。

原因三：绕线速度与排线响应不同步

高速绕制时，排线机构的响应速度如果跟不上绕线轴的转速，就会出现“该排的时候没排到位，不该排的时候多排了一点” 的动态失步。

很多工艺员遇到鼓包的第一反应是“降速”， 这确实是有效手段，但牺牲的是生产效率。根本问题是设备在高速下的动态响应能力不足。

解决方案：优化速度与排线的同步控制

采用高精度伺服控制系统，绕线轴与排线轴独立伺服驱动并实现精准协同。通过系统级的同步控制算法，确保高速绕制下排线响应不滞后。同步绕线方式替代异步绕线方式，从根本上消除跟随误差和追赶误差，在保证排线质量的同时，不牺牲绕线效率。

扁线绕制鼓包问题，根源往往不在某一个环节，而是张力、排线、同步等多个维度的系统性偏差。任何一个环节出了问题，最终都会在绕组表面 “ 鼓” 出来。

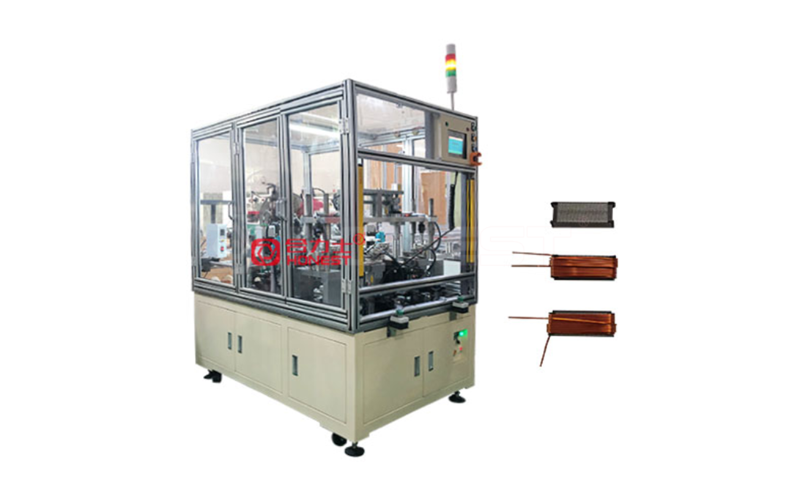

合利士在电机智能装备领域深耕近20年， 以自主研发定制绕线机起步，专注于 电机绕线、焊接、检测等全流程设备研发与制造。针对扁线绕线鼓包问题，我们通过系统性的设备设计与工艺优化，帮助客户实现排线更齐、鼓包更少、良率更高。

我们致力于为全球电机客户提供非标定制自动化装配解决方案，从研发打样到量产交付。如果你的扁线绕线也遇到了鼓包问题，欢迎把样品或图纸发给我们。我们从工艺评估开始，一起分析原因、制定方案，找到解决方案。
