双工位分块扁线精密绕线机
双工位分块扁线绕线机由人工组装好定子铁芯和绝缘骨架,并上料至绕线工位,双手启动功能防止误操作;设备配置X轴驱动线嘴左右移动,配置Y轴驱动线嘴前后移动,配置Z轴驱动线嘴上下移动,配置V轴驱动绕线主轴旋转,实现精密排线。
服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    双工位绕线,效率提升

  • 2

    配置精注点胶阀,绕线完成尾线自动点胶固定

  • 3

    采用柔性化、模组化设计,外观整洁、结构灵活,兼容范围更广

  • 4

    配置分体式伺服张力器,张力可调可控,并设有断线报警功能

  • 5

    自动剪线并对线头、线尾进行整形

  • 6

    配置UV固化灯固化胶水

点击查看相关视频
  • 扁线绕线机-分块绕线.jpg

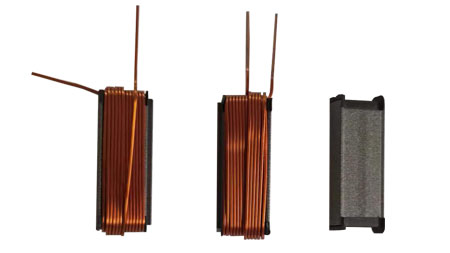

    分块定子

  • 扁线绕线机-特写.jpg

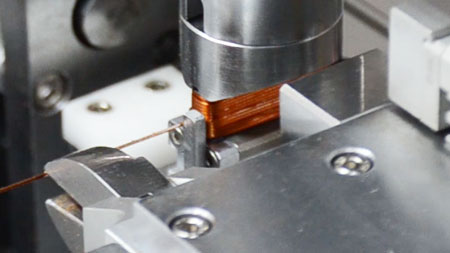

    特写图

设备参数 Product parameter

功能

参数

效率

20s/pcs

适用线径

0.78*0.78mm(包括表层绝缘层厚度)

绕线速度

600r/min, 与产品尺寸、线径相关,具体速度需根据产品给定

兼容范围

三款产品

线尾处理

线尾点胶固定

电源

AC220V/380V 50HZ

气压

0.4-0.6MPa

功率

7.5Kw

外观尺寸

1194(L)*1975(W)*2038(H)mm
