产品中心-电机装配线
新能源驱动电机转子生产线

新能源驱动电机转子生产线采用MES制造执行系统,为企业提供包括制造数据管理、生产过程控制、底层数据集成分析、上层数据集成分解等管理模块,为企业打造一个扎实、可靠、全面、可行的制造协同管理平台。产线主要由铁芯上料→铁芯插磁钢→芯轴压装→转子锁紧铆压→转子充磁→转子激光打码→转子下料等工序。本项目用于组装新能源汽车驱动电机转子, 整线采用模块化设计,机器人自动上下料,产线柔性高,为驱动电机的制造提供一站式解决方案。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    电气系统采用西门子可编程控制器1515PLC

  • 2

    机架采用方通焊接后整体机械加工,精度高、刚性好。

  • 3

    非标件采用钢件镀铬、钣金件烤漆等工艺,美观且防腐优良。

  • 4

    标准件选用西门子伺服电机,发那科机械手等硬件,定位精度及柔性化程度高。

  • 5

    整线上料及搬运使用六轴机器人,产线柔性高。

  • 6

    整线各个工序都配备高精度视觉检测系统

  • 三合一电驱系统.jpg

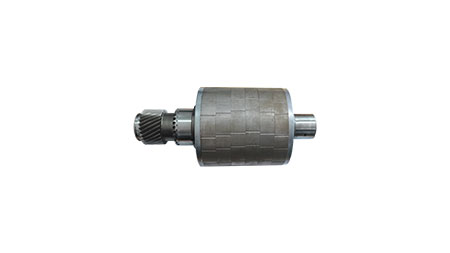

    成品图

  • 三合一电驱系统散件.jpg

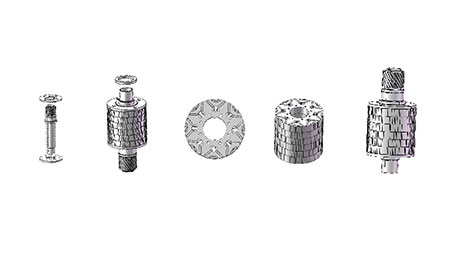

    散件图

设备参数 Product parameter

功能

参数

生产效率

90-128S/PCS (6层/8层磁钢转子)

良品率

98%

稼动率

95%

气压

0.4-0.6Mpa

电压

380V

功率

整线约420KW

控制方式

PLC+HMI

外观尺寸

32600(L)*12000(W)*3500(H)mm

应用领域

新能源汽车驱动电机

热品推荐 / Hot product

汽车骑车座椅电机装配线

汽车骑车座椅电机装配线

汽车骑车座椅电机装配线,由多台设备组成,U字型分布,使用船板+输送线的方式传送,主要完成绕线、点焊、精车、去重平衡、性能检测等工序。生产线依据客户工艺需求,为客户量身定制,可有效解决劳动力成本、技术管理等难题.
X-pin扁线电机生产线

X-pin扁线电机生产线

Hair-pin相比X-pin,端部高度降低,能进一步减少电机体积,有利于整车轴向空间的布局,功率密度提升,制造工艺相对波绕组简单,产线投入基于当前Hair-pin产线升级投资额较低,产品性能及投资明显超越波绕组,即将成为发卡电机新的趋势。X-pin扁线电机生产线适用于新能源汽车扁线电机定子的全自动生产线,配备柔性制线机,最高可适用于6线12层定子,可适应各种线型的生产,摆脱了一种线型就要一套模具的束缚,而且当其中一台设备故障时,其余设备仍可正常生产。
汽车电动天窗电机组装线

汽车电动天窗电机组装线

汽车电动天窗电机组装线的设计初衷为自动设备为主、人工作业为辅,是自动化程度相对较高、产品质量有保证的线体,整线包括组大上料充磁、马达组装、马达磨合测试、磁环蜗杆装配、牙箱组装、齿轮后盖组入、性能测试、激光打标、振动测试等工序的有刷马达与牙箱的自动化生产装配线,为汽车电动天窗电机的生产提供一站式解决方案。
汽车电动座椅调角度电机组装线

汽车电动座椅调角度电机组装线

本项目应用在汽车行业,为电动座椅调角度电机的制造提供一站式解决方案。项目由转子组装段、外壳组装段、电机组装段及端盖组装段四部分组成。转子组装段、外壳组装段及电机组装段设备组成U型排布,使用传仔+输送线方式传送。主要完成转子制成(绕线,点焊,精车,去重平衡,性能检测)、定子制成(杯士垫片组入,磁石组入,充磁吸尘)、电机组装(转子组件、外壳组件、端盖组件及牙箱组件总成,性能检测)等工序。
