汽车电动天窗电机组装线

汽车电动天窗电机组装线的设计初衷为自动设备为主、人工作业为辅,是自动化程度相对较高、产品质量有保证的线体,整线包括组大上料充磁、马达组装、马达磨合测试、磁环蜗杆装配、牙箱组装、齿轮后盖组入、性能测试、激光打标、振动测试等工序的有刷马达与牙箱的自动化生产装配线,为汽车电动天窗电机的生产提供一站式解决方案。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示Product Display

  • 1

    采用产线数据追溯系统

  • 2

    收集设备每个工序的一些数据绑定到产品二维码

  • 3

    通过扫描产品二维码进行生产数据查询、分析处理

  • 4

    可通过手机APP查询数据

  • 5

    系统获取订单或指令,下发到产线设备机台

  • 6

    MES系统实时了解产线生产状况

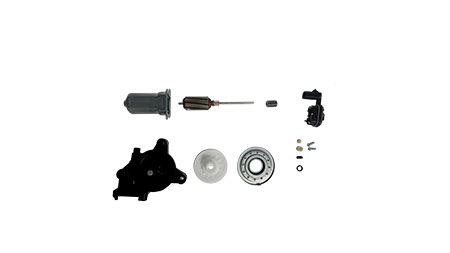

  • 分体图

    分体图

  • 成品图

    马达总装

设备参数 Product parameter

功能

参数

生产效率

7.0s/pcs

良品率

≥99%

稼动率

≥90%

电压

AC220V 50HZ

气压

0.4MPa~0.7MPa

功率

整线功率≈38 kW

控制方式

PLC + HMI

外观尺寸

40000(L)*3000(H)mm

应用领域

汽车领域电动天窗电机
