新能源扁线电机定子装配生产线

新能源驱动电机定子装配生产线，可应用于新能源汽车驱动电机，发电机等领域。全线使用的标准件均采用国际知名大品牌。伺服电机采用总线控制，关键零部件均采用精密设备自主加工，本产线能实现三线六层、四线八层及五线十层的全自动生产。智能化功能：生产数据实时追溯，上传下发，与EMS对接；关键零部件实行寿命管理；有人脸识别系统。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示 Product Display

1

可靠地将绝缘纸成型并插入定子铁芯，绝缘纸的插入和切断长度稳定
2

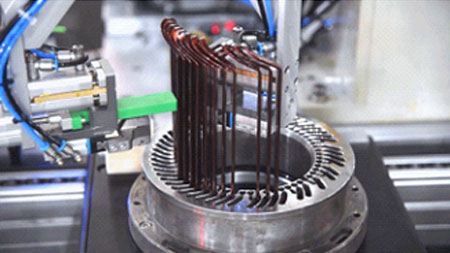

实现三线六层、四线八层、五线十层的全自动生产，最多可制作12层
3

扩口后保证每圈线头周向一致性，便于后工序扭线头工序的线头定位

4

铜线切平后对切头处进行打磨，可获得更好的激光焊接品质
5

采用激光器对线头进行焊接，焊接质量高、效率高、可靠性好
6

BUSBAR自动找正，与定子同一治具定位组入，确保组入的稳定性

点击查看相关视频

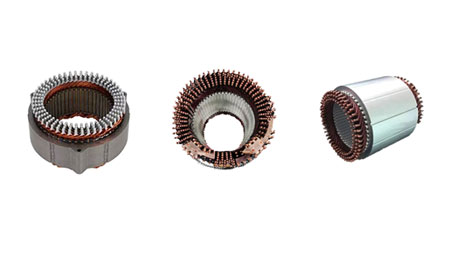

驱动电机定子
特写图

设备参数 Product parameter

功能	参数
生产效率	30-50台 /小时
电压	AC三相380V
气压	0.4-0.6MPa
良品率	99%以上
功率	450KW
重量	14吨
稼动率	整线≥95%
控制方式	PLC总线控制
应用领域	新能源汽车驱动电机
外观尺寸	35000(L)15000(W)2500(H)mm
