无刷电机分块式定子生产线

无刷电机分块式定子生产线应用于外转子直流无刷电机领域(汽车电动油泵电机),主要完成:上料,分块定子绕线、剥漆、成圆及激光打码等工序,自动化程度高,具有效率高、合格率高及产品质量稳定等特点。设备应用RFID解决方案,配置中控系统,可追溯任意批次工件的生产,做到生产过程可控可追溯,并具备报表功能,可满足需方的生产要求。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用视觉检测系统检测绝缘物是否安装

  • 2

    工装植入芯片,并配置微小型芯片读码器

  • 3

    平绕式绕线,绕线参数可调控,绕线过程中张力可调控,自动收集线头线尾

  • 4

    铁芯分块入模成圆,成圆后进行激光打标

  • 5

    双倍夹爪设计,切换上下料的方式

  • 6

    自动剥漆,可通过设置参数调节剥漆刀剥漆深浅

点击查看相关视频

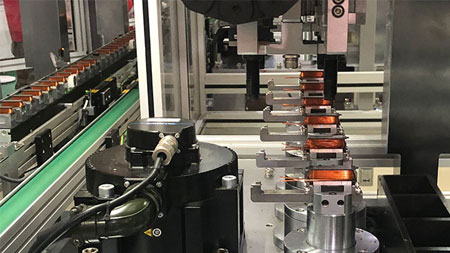

  • 定子生产线-特写图.jpg

    特写图

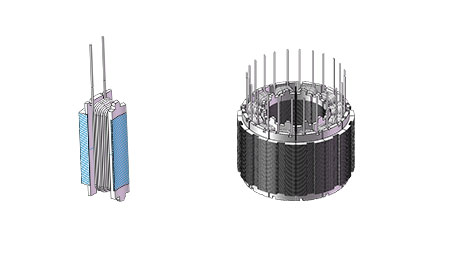

  • 定子生产线-定子.jpg

    定子图

设备参数 Product parameter

功能

参数

生产效率

9.7s/pcs(12槽产品)

功率

70KW

良品率

≥99%

稼动率

整线≥90%

电压

3相200V 50HZ

气压

0.4~0.6MPa

控制方式

PLC + touch screen

尺寸

14(L)*2.4(W)*1.8(H)m
