产品中心-电机装配线
分割马达压缩机定子组装线

本产线采用高精度模具,有效提高定子组装的稳定性和效率,设计上考虑不同款式的兼容性,确保生产作业稳定高,转款换型速度快,并结合装配生产工艺特点设计开发,以满足客户对产品的设计加工需求。工艺流程:铁芯上料机 → 铁芯加压机 → 骨架组装机 → 裁套管机→ 绕线机 → T型块拼圆焊接机 → 插端子机 → 真空WIT机 → 外观清扫等工艺。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示Product Display

  • 1

    配置高精度传感器、视觉检测系统等

  • 2

    设备符合人体工程学设计,操作简单易上手

  • 3

    具有配套性、扩充性、可靠性和安全性等特点

  • 4

    配置专用的安全光栅、安全门锁等进行人身安全防护

  • 5

    设备实时提示各种误操作、不良状态等

  • 6

    设备异常时,在屏幕上显示异常报警,提示异常位置,方便人工操作

  • 分割马达压缩机定子组装线-定子图.jpg

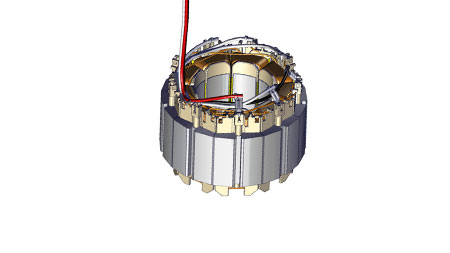

    定子图

  • 分割马达压缩机定子组装线-特写图.jpg

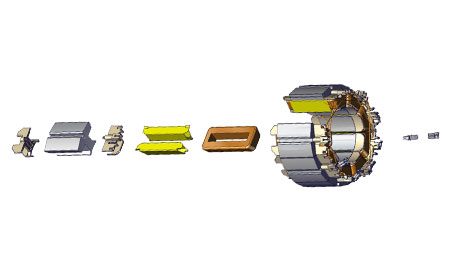

    特写图

设备参数 Product parameter

功能

参数

生产效率

30S/PCS(具体按需定制)

良品率

≥98%

稼动率

≥90%

电压

AC380V/AC220V 50HZ

气压

0.4-0.7Mpa

功率

108KW

控制方式

人机界面、PLC、通讯模块

尺寸

25000(L)*4000(W)*2000(H)mm

热品推荐 / Hot product

汽车压缩机定子自动装配生产线

汽车压缩机定子自动装配生产线

汽车压缩机定转子自动装配生产线,定子组装段工序主要有:定子铁芯上料、激光打标、绝缘纸插入、脱漆、焊锡、压端子、性能测试等工序组成,根据客户要求,各设备相对独立作业,同时在设计上预留了升级改造空间。
商用车水泵电机定子装配生产线

商用车水泵电机定子装配生产线

合利士商用车水泵电机定子装配生产线主要工序分为:双工位绕线机、成圆焊接机、激光打标&定子热套机及性能检测等工序,商用车水泵电机定子装配生产线确保分块水泵定子的生产质量,还能实现大规模、高效率的生产,满足汽车电机制造业日益增长的需求。
尿素泵电机组装生产线

尿素泵电机组装生产线

尿素泵电机组装生产线由转子段、定子段、总成段和连杆组件&支撑架组装段组成,多台设备呈一字型排布,采用工控采集数据系统,实现产品生产过程的信息追溯,并高度集成视觉检测、物料放反检测、漏装识别、压力监控、涂胶检测等工艺方法,达到防呆防错的效果。
无刷定子自动装配生产线

无刷定子自动装配生产线

无刷定子自动装配生产线应用在汽车转向系统领域,由多台设备组成,完成GND热熔着、GND熔接、支架热熔着&铜线切断&剥离及线头检测&修正等工序。采用柔性化、模块化的设计,一方面使设备兼容范围广,转款换型便捷;另一方面使得设备更加美观,结构更加整洁,便于后期维护保养。
