电机装配设备
汽车水泵无刷马达定子装配线

汽车水泵无刷马达定子装配线配置高精度传感器、视觉检测系统等,防漏装、少装、错装及安装后质量检测,无刷马达定子装配线配置数据追溯系统,并能够和客户MES系统实现对接,具有相对较高的自动化、智能化及人性化。工艺流程 :铁芯骨架上料、激光刻印、定子绕线、线排熔接、端子排熔接、端子排焊接及性能测试等。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用模块化、柔性化设计让结构简洁、美观

  • 2

    整线采用智能相机替代人工进行检查

  • 3

    采用产线数据追溯系统

  • 4

    可以通过扫描产品二维码进行生产数据查询

  • 5

    设备配置专用的安全光栅、安全门锁等进行人身安全防护

  • 6

    设备控制系统主要由人机界面、可编程控制器PLC、工控机等组成

点击查看相关视频

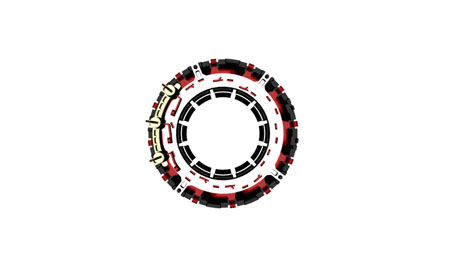

  • 成品图

    成品图

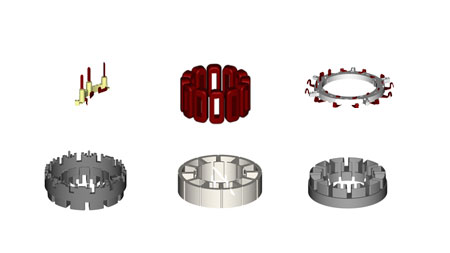

  • 分体图

    分体图

设备参数 Product parameter

功能

参数

效率

≤12s/pcs

电压

AC 380V 50HZ

气压

0.45~0.65MPa

功率

整线约80KW

尺寸

16000(L)*3000(W)*1800(H)mm

控制方式

PLC+HMI

稼动率

设备稼动率≥90%

适用范围

汽车水泵定子

热品推荐 / Hot product

无刷电机转子组装线

无刷电机转子组装线

无刷电机转子组装线自动化、智能化程度较高,配套MES系统,通过产品二维码,实现生产状态动态信息看板、排产、物料配送、过程参数(包括压力、位移、性能参数、外观等)、生产质量数据统计分析、设备运行状态及维护保养管理、质量追溯系统的工厂信息化管理。线体主要由转子轴打码,压入铁芯、清洁、充磁测磁通量、轴承压装等工序组成,使用皮带输送线的方式传送物料。
分割马达压缩机定子组装线

分割马达压缩机定子组装线

本产线采用高精度模具,有效提高定子组装的稳定性和效率,设计上考虑不同款式的兼容性,确保生产作业稳定高,转款换型速度快,并结合装配生产工艺特点设计开发,以满足客户对产品的设计加工需求。工艺流程:铁芯上料机→铁芯加压机→骨架组装机→裁套管机→绕线机→T型块拼圆焊接机→插端子机→真空WIT机→外观清扫等工艺。
BUSBAR结构定子装配线

BUSBAR结构定子装配线

BUSBAR结构定子装配线是自动化程度较高、产品质量有保证的线体,其主要完成BUSBAR结构定子装配及拼接,采用工控采集数据系统,实现产品生产过程信息可追溯。该线体的工艺流程:定子铁芯上料→绕线、剥漆皮→拼圆→激光打标→综合性能测试+收料等工序。
水泵定子生产线

水泵定子生产线

本生产线用于20W水泵电机生产,水泵定子生产线由6台设备组成,输送方式采用输送线+船板,呈“回”字型布局。主要包含定子绕线、导磁环组装及检测三大功能,工装定位、仿型设计,配置各种类型传感器,有效的保障生产的顺利进行,为企业带来巨大的经济效益。
