电机装配设备

汽车气泵无刷电机定子生产线

无刷电机定子生产线应用于汽车气泵电机领域,由定子组装、电机组装二部分组成,为客户提供从定子到成品电机的一站式解决方案。其工艺流程为:铁芯上料、绕线机进行绕线、铁芯拼圆、搬运定子、对定子激光刻印、激光熔接,冷却、busbar组入定子、检测busbar组入效果等工序组装。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用模块化、柔性化设计让结构简洁、美观

  • 2

    整线采用智能相机替代人工进行检查

  • 3

    采用产线数据追溯系统

  • 4

    可以通过扫描产品二维码进行生产数据查询

  • 5

    设备配置专用的安全光栅、安全门锁等进行人身安全防护

  • 6

    设备控制系统主要由人机界面、可编程控制器PLC、工控机等组成

点击查看相关视频
  • 步进电机组装设备-散件.jpg

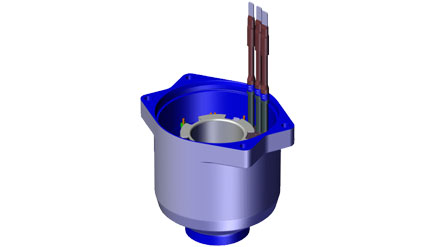

    成品图

  • 步进电机组装设备-成品.jpg

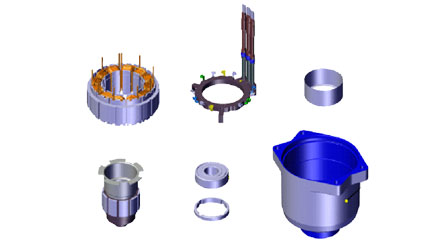

    分体图

设备参数 Product parameter

功能

参数

产线节拍

≤12s/pcs

电压

三相AC 380V  50HZ

气压

0.45 Mp -0.6Mp

功率

95KW

尺寸

30000(L)*3000(W)*1700(H)mm

控制方式

PLC+HMI

稼动率

整线≥90%

适用范围

汽车气泵电机

热品推荐 / Hot product

闭环步进电机组装线

闭环步进电机组装线

闭环步进电机组装线主要有三大功能组成:PCB板和码盘涂胶、后盖和侧盖螺丝锁附以及人工异音检测。闭环步进电机组装线为企业提高生产效率和产品质量以及降低生产成本提供了灵活有力的保障。设备主要工序有:人工组装PCB和码盘、点螺丝胶、PCB螺丝锁附、码盘螺丝锁附、编码器罩螺丝锁附、压线座螺丝锁附、性能测试、下料等工序。
汽车水泵无刷马达定子装配线

汽车水泵无刷马达定子装配线

汽车水泵无刷马达定子装配线配置高精度传感器、视觉检测系统等,防漏装、少装、错装及安装后质量检测,无刷马达定子装配线配置数据追溯系统,并能够和客户MES系统实现对接,具有相对较高的自动化、智能化及人性化。工艺流程:铁芯骨架上料、激光刻印、定子绕线、线排熔接、端子排熔接、端子排焊接及性能测试等。
步进电机组装设备

步进电机组装设备

步进电机组装设备,生产效率在15s/pcs,可兼容二款电机的组装生产,单台设备换型时间10分钟以内。设备主要工序有:机壳热压组装、转子轴承组装、密封圈组装、转子入端盖、阻尼弹簧盖板组装打螺丝、测速器组装打螺丝、风叶组装、牙箱组装打螺丝、磨合、测试贴标、噪音测试等工序。
无刷马达全自动化生产线

无刷马达全自动化生产线

马达生产线应用于无刷马达领域(汽车电子液压转向助力系统),由定子组装、电机组装和电液泵总成三部分组成,为客户提供从定子到成品电液泵的一站式解决方案。生产线采用模组化设计&工站化布局,具有高度的灵活性赫尔实用性;配置工控系统及RFID系统,生产过程全程监控,可追溯任意班次内的产品信息,并具备报表功能;按需求研发定制,可兼容两款产品,转款换型快捷方便。
