网络变压器自动绕线机

网络变压器自动绕线机应用于电子元器件行业,为网络变压器4532,5365,6553,3532等系列产品的生产提供解决方案。设备可为客户量身打造,结合装配生产工艺特点设计开发,满足客户对产品的设计加工需求及效率需求,工装仿形设计,并充分运用各种高精度传感器,以达到防呆防错的效果。本设备主要完成磁芯骨架的上料、绕线、压焊及下料工序。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    3轴机械手采用伺服电机+丝杆+导轨结构


  • 2

    绕线机构预留单双线切换功能的安装位


  • 3

    夹具不对磁芯造成夹碎,夹裂



  • 4

    绕线工位带切刀切线功能,切线位置可调节


  • 5

    绕线处排废线机构通过真空吸取废线


  • 6

    绕线整齐排列,不会出现叠绕、交叉,漆包线膜完好

  • 电感SMD测试包装机-电感1.jpg

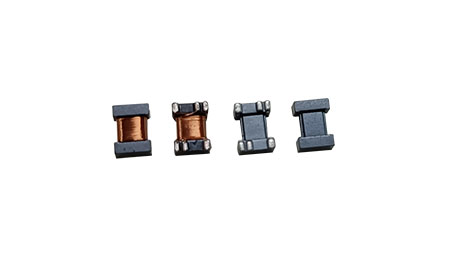

    电感图

  • 电感SMD测试包装机-电感2.jpg

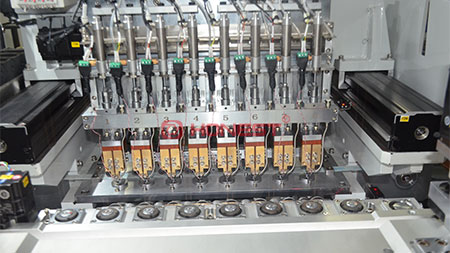

    细节图

设备参数 Product parameter

功能

参数

生产效率

50s/8pcs

适用线径

0.04~0.12mm

主轴精度

±0.02mm

绕线方向

顺时针、逆时针方向均可绕线(由电极面看)

绕线方式

单双线可切换

换款时间

≤10min

良品率

≥97%

稼动率

≥95%

电压

380V三相电压,频率50HZ

气压

0.4-0.6Mpa

功率

13KW

重量

约2500kg(含线架)

控制方式

PLC+HMI

外观尺寸

2194(L)*1447(W)*2195(H)mm

应用领域

电子元器件(网络变压器)
