共模电感绕线设备

共模电感绕线设备工序有:自动上料,绕线,点焊,下料。其可完成2P、4P、6P、8P等各规格焊盘磁芯,实现绕线点焊一体,适合5819、5817、4532、3225、3216等尺寸贴片式电感,单,双线,可自由切换,根据客户要求可随意切换。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    10轴同时高精度绕线 ,效率高

  • 2

    搭载安川运动控制器及安川伺服电机

  • 3

    自主研发精密绕线排线系统,自主研发焊接系统.

  • 4

    采用日本THK精密丝杆及导轨,确保整机稳定性

  • 5

    可搭载CCD检测出料及MES系统

  • 6

    整机可只需人工上料,其它均自动完成

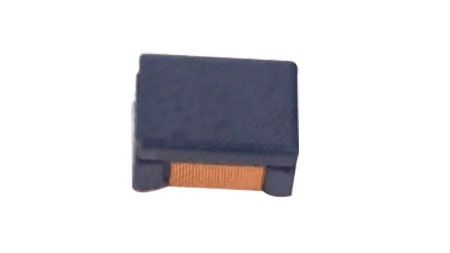

  • 共模电感.jpg

    电感图

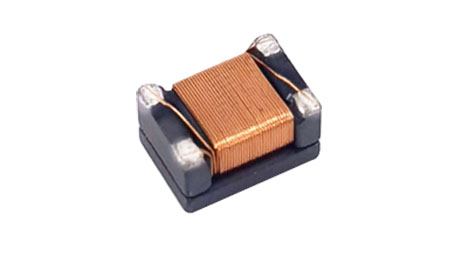

  • 共模电感2.jpg

    电感图

设备参数 Product parameter

功能

参数

生产效率

1.6-4.0S/PC

主轴转速

1500MAX

轴间距

40MM

电压

380V,30A

气压

0.5-0.7Mpa

适用线径

0.02-0.12

尺寸

1700(L)*3000(W)*2000(H)mm
