共模电感四轴绕线机

四轴共模电感自动化绕线设备主要工序有:上料,绕线,焊接、下料等工序。设备可多轴同时绕线,效率达到1300-1500pcs/h。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    多轴同时绕线,效率可达1300-1500pcs/h

  • 2

    采用DD马达作为主传动,机器精度高

  • 3

    夹头高度在±0.005以内,治具定位精度在±0.01以内

  • 4

    电阻焊,具有电阻、电压电流、压力、温度精确控制功能,焊接牢固

  • 5

    机器紧凑,占地面积小

  • 6

    安川控制系统,运行稳定可靠

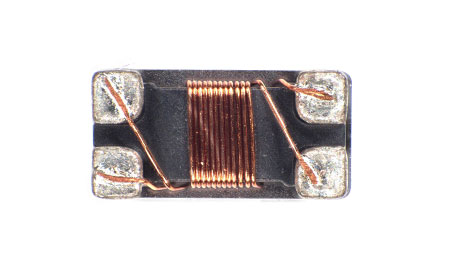

  • 共模电感1.jpg

    电感图

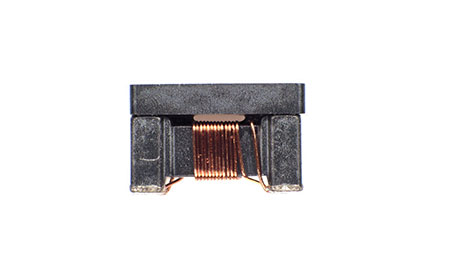

  • 共模电感2.jpg

    电感图

设备参数 Product parameter

功能

参数

生产效率

1300-1500pcs/h

适用范围

共模2012 4532 3216等全系列产品

适用线径

0.02-0.11

绕线方式

主轴绕

上料下料方式

磁芯振动盘全自动上料,成品散料排除

电源

220V,30A

气压

5-7kgf
