NR贴片电感全自动绕线设备

贴片电感全自动绕线设备自动完成上料,绕线,浸锡等工序。高效率,多轴同时绕,产能可达5-6K/H。产品主要用于:多功能手机、LED照明、通讯设备产品、便携式,个人导航系统,多媒体设备等领域。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示

Product Display

  • 1

    阿尔法绕线法,两轴同时绕线,排线更整齐

  • 2

    助焊剂微量涂覆,自动预热功能,降低线圈产生锡珠概率

  • 3

    锡面高精度检测,自动加锡功能,精确控制锡面高度

  • 4

    锡炉与机器主体分离,运行时锡炉晃动微小

  • 5

    锡面带压平,产品平面度及高度可控

  • 6

    安川控制系统,运行稳定可靠

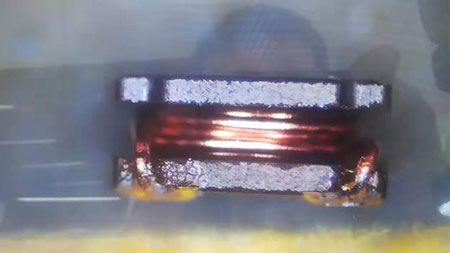

  • 产品图.jpg

    产品图

  • 产品图1.jpg

    产品图

设备参数 Product parameter

功能

参数

生产效率

5-6K/H

产品规格

201610,长2.0-宽1.6,厚1.0

适用线径

0.05-0.16mm

绕线方式

阿尔法多轴绕线

线尾处理

定点切断

电源

220V,30A

气压

5-7kgf

功率

5kw

外观尺寸

1.6(L)* 1.7(W)* 2.0(H)m
