Tcore一体成型电感绕线设备

Tcore一体成型电感绕线设备其工艺流程有:

磁芯上料:磁芯Tcore振动盘上料,一次上料6s/pcs;

绕线:磁芯上绕制扁平线,绕线方式为对绕,边绕边让热风自粘;

理线:将线规整挂好,多余的尾线剪切掉,并焊接固定于磁芯上;

下料:将产品按照客户要求下料等。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示

Product Display

  • 1

    其伺服电机采用总线控制,关键零件均采用精密设备自主加工

  • 2

    标准件均采用国际顶尖品牌,关键零部件寿命管理

  • 3

    操作人数只需要0.5人即可

  • 4

    产量可达3000pcs/h

  • 5

    良品率可达99%以上

  • 6

    非标可以定制

  • Tcore一体成型电感绕线设备-特写图.jpg

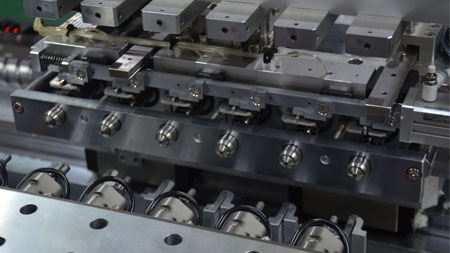

    特写图

  • Tcore一体成型电感绕线设备-电感.jpg

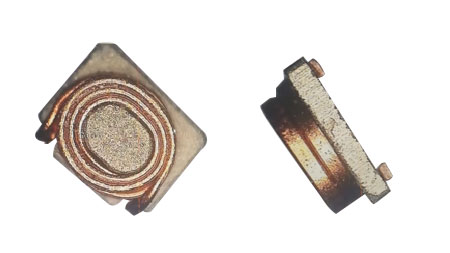

    产品图

设备参数 Product parameter

功能

参数

生产效率

1.5秒/pcs

良品率

99%以上

稼动率

95%以上

需要操作人数

0.5人

电压

AC三相 380V

气压

0.4~0.6MPa

功率

4KW

控制方式

PLC总线控制

尺寸

2.5米(长) x 1.5米(宽) x1.9米(高)

应用领域

智能手机、智能穿戴、汽车
