汽车马达生产线

马达生产线应用于汽车空调配风系统,设备由三大部分组成:转子组装段、磁底组装段和马达总装段组成,设备效率在3.2s/pcs,可兼容19款马达的装配生产,模块化、柔性化的设计,使方案应用更加灵活,具有广泛的产品兼容性,大大降低企业的生产换型成本。另一方面可以应对我国逐渐消失的人口红利,解决劳动力密集型企业的劳动力成本、技术、管理等难题。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    兼容19款产品,通过人接界面调用程序及工装快速进行产品转型

  • 2

    柔性盘系统供料,减少了蜗杆刮擦损伤及转款换型时间

  • 3

    换向器点焊,配置工控机进行数据追溯,采集焊接电源监控数据

  • 4

    采用人脸门禁,防止 非技术专员误操作造成经济损失或人身伤害

  • 5

    磁石组装涂胶工序,一次性进行4件物料的磁石组装及涂胶,高效率

  • 6

    配置高精度传感器、视觉检测系统等,防漏装、少装、错装及安装后质量检测

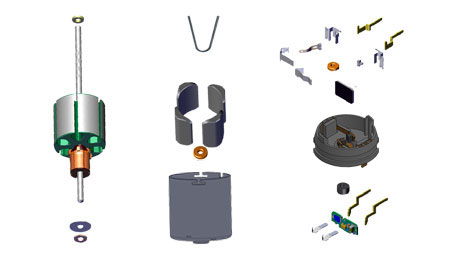

  • 马达生产线-马达散件.jpg

    分体图

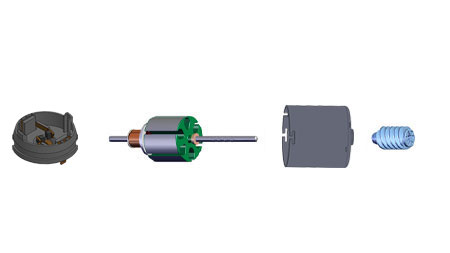

  • 马达生产线-总装.jpg

    马达总装

设备参数 Product parameter

功能

参数

生产效率

≤3.2s/pcs

兼容产品

19款

换款时间

不超过30Min

电压

总进线 三相AC 380V 50HZ

气压

0.45MPa~0.65MPa

良品率

≥99%

稼动率

整线≥90%

功率

100KW

应用领域

汽车配风系统,风门电机

外观尺寸

约35.5(L)*4.5(W)*2(H)m(不含线外平衡和马达测试段)
