无刷定子分块式精密绕线机
定子分块式绕线设备应用于直流无刷电机领域(电子水泵电机),主要完成无刷电机定子铁芯绕线,兼容范围广,可依据客户工艺要求,为客户量身定制。本设备采用X,Y,Z三轴伺服联动、平绕的方式绕线,辅以独特的结构设计和严谨的逻辑步序,实现自动上下料、绕线、排线、剥漆线及剪线。
服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用了双倍夹爪设计、切换上下料的方式进行上下料

  • 2

    节约了上下料的时间,提高了设备的生产效率

  • 3

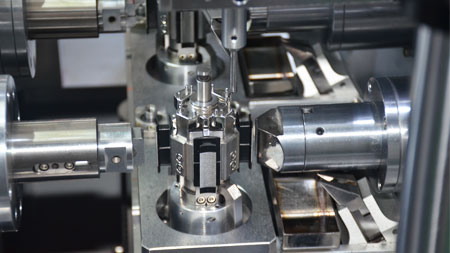

    六工位绕线,自动完成绕线、排线、剥漆和剪线,绕线过程无废线产生

  • 4

    X,Y,Z三轴伺服联动绕线,排线行程、剥漆长度

  • 5

    停顿圈数等参数均可调整,方便控制线姿

  • 6

    可满足不同绕线工艺要求

点击查看相关视频
  • 分块式定子绕线设备-定子.jpg

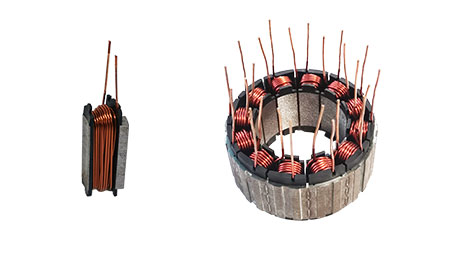

    分块定子

  • 分块式定子绕线设备-特写图.jpg

    特写图

设备参数 Product parameter

功能

参数

效率

12s/pcs

适用线径

1mm-1.5mm

绕线速度

600r/min, 与产品尺寸、线径相关,具体速度需根据产品给定

适用范围

外径60mm-100mm,叠厚15mm-50mm

绕线方式

平绕式绕线,X,Y,Z三轴伺服联动绕线

电压

三相AC 380V 50HZ

气压

0.45 Mp -0.6Mp

功率

15KW

尺寸

1800(L)*2779(W)*2053(H)mm

热品推荐 / Hot product

三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

本设备为分块定子绕线机,绕线治具由输送线托盘来料,机械手自动抓取绕线治具上/下料,采用立式模芯绕线法,三主轴同步进行绕线,绕线过程中各轴相互配合,完成线包排线和过线,过线时自动套入套管,末线自动剪断;三组线皆可进行不良识别与不良追溯,配置伺服张力器控制绕线张力(可调节),为绕线时提供稳定的张力控制和张力监控,且具备断线报警功能,兼容使用线径φ0.7-φ1.2mm的定子产品,设备结构采用柔性化、模块化的设计,让设备可实现不同线径、定子外径及叠厚的定子绕线,兼容范围广,转款换型便捷,还有利于后期维护保养。
定子热套绕线设备

定子热套绕线设备

本设备应用于汽车行业(汽车侧门电机),采用柔性化、模块化的设计,一方面使设备兼容范围广,转款换型便捷;另一方面使得设备更加美观,结构更加整洁,便于后期维护保养。由于人性化、智能化的设计,让人机交互更加友好,设备操作更加简单便捷,同时也让生产过程的安全及产品的品质得到保证。设备主要工序:上料(定子&外壳)→双手启动→外壳高频加热→定子&外壳压装→下料等。
三工位分块定子绕线机

三工位分块定子绕线机

本设备应用于汽车行业(电动助力转向系统),为EPS无刷电机核心—绕线设备提供解决方案。设备采用柔性化、模块化的设计,一方面使设备可实现不同线径、定子外径及叠厚的定子绕线,兼容范围广,转款换型便捷;另一方面使得设备更加美观,结构更加整洁,便于后期维护保养。工艺流程:自动上料,绕线,去漆皮,剪线,剪余线头,退料等工序。
双飞叉链板式精密绕线机

双飞叉链板式精密绕线机

本设备为双飞叉链板式绕线机,由人工取/放定子,主电机驱动两个飞叉同时进行绕线,绕线过程中各轴配合,自动完成线包排线和过线,末线自动剪断;配置伺服张力器,为绕线时提供稳定的张力和张力监控,且具备断线报警功能。主要工序:定子上料→挂始线→绕线→排线→剪末线→下料等工序。
