三工位分块定子绕线机

本设备应用于汽车行业（电动助力转向系统），为EPS无刷电机核心—绕线设备提供解决方案。设备采用柔性化、模块化的设计，一方面使设备可实现不同线径、定子外径及叠厚的定子绕线，兼容范围广，转款换型便捷；另一方面使得设备更加美观，结构更加整洁，便于后期维护保养。工艺流程：自动上料，绕线，去漆皮，剪线，剪余线头，退料等工序。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示Product Display

1

卧式平绕、三工位绕线，独立主轴
2

配置待料机构，上料时不会影响设备绕线
3

配置伺服张力器，张力稳定，张力上下限设定，超差报警

4

排线整齐，层次分明，外观高度一致
5

在人机界面可以进行绕线动作编辑及参数设定
6

装配的每一处均需检漏和放错

点击查看相关视频

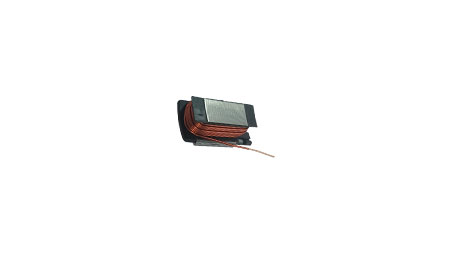

分体图

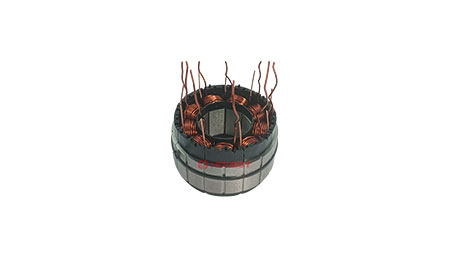

成品图

设备参数 Product parameter

功能	参数
效率	分块：≤40s/3pcs，双连：≤80s/3pcs
良品率	≥99.5%
稼动率	≥90%
气压	≥0.6Mpa
功率	9Kw
电压	三相/AC 380V/50Hz
控制方式	PLC+HMI
外观尺寸	2100（L）2209(W)1967(H)mm
应用领域	EPS无刷平台定子（汽车行业，电动助力转向系统）
