定子链板式飞叉精密绕线机

本设备为定子双飞叉链板式绕线机，适用于无刷电机直排式铁芯绕线，由人工取/放定子，主电机驱动两个飞叉同时进行绕线，绕线过程中各轴配合，自动完成线包排线和过线，末线自动剪断；配置伺服张力器，为绕线时提供稳定的张力和张力监控，且具备断线报警功能。主要工序：定子上料→挂始线→绕线→排线→剪末线→下料等工序。

合利士绕线机支持非标全自动、半自动、连接线体，电机整线定制，兼容范围需按需评估。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示Product Display

1

设备符合人体工程学设计，操作简单易上手
2

设备具有开门安全保护功能
3

设备具有气压安全保护功能

4

设备实时提示各种误操作、不良状态
5

提示异常位置，方便人工操作
6

产品绕线后电阻浮动值控制±3%以内

点击查看相关视频

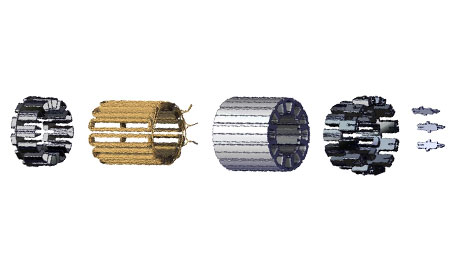

分体图

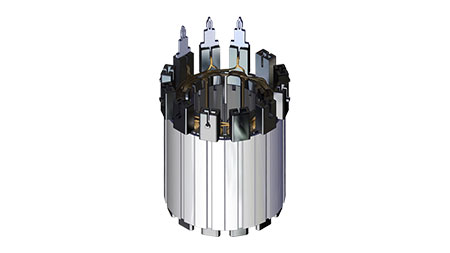

成品图

设备参数 Product parameter

功能	参数
效率	≤60S/件
良品率	≥99%
稼动率	≥95%
气压	0.4~0.7MPa
功率	≈6.3kw
电源	AC380V 50HZ
控制方式	人机界面、PLC、通讯模块
外观尺寸	1769(L)847(W)2311(H)mm
应用领域	汽车领域真空泵
