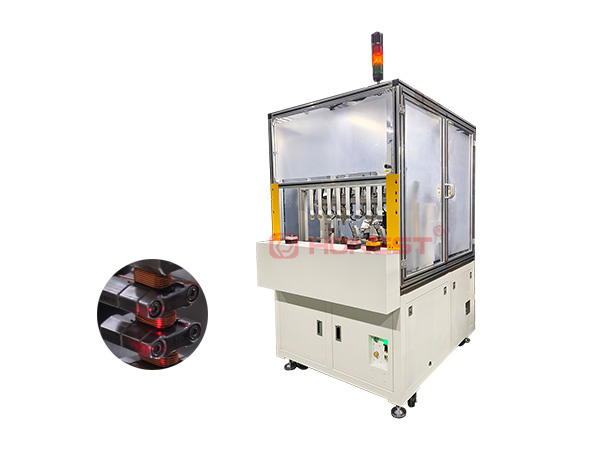

分块定子三轴卧式精密绕线机设备，应用于汽车电机领域、人形机器人关节电机领域，采用三工位布局，主轴与张力器独立配置。 通过伺服驱动系统结合精密滚珠丝杠与直线导轨，实现绕线嘴在前后（X轴）、左右（Y轴）、上下（Z轴）三个方向的精准运动。系统支持任意轨迹编程，可灵活控制绕线路径，显著提升了排线均匀性与槽满率，从而确保高品质、高一致性的绕线效果。
工艺流程:上料→挂线→绕线→排线→剥漆线→剪线→下料
合利士绕线机支持非标全自动、半自动、连接线体，电机整线定制，兼容范围需按需评估。
3轴同时绕线生产，独立控制，同时减少故障待机提升效率
排线行程、剥漆长度、停顿圈数等参数均可调整，方便控制线姿，可满足不同绕线工艺要求
绕线张力实时监控，多段张力可调（0.6-5kgf）
可存贮99种绕线程序，绕线方式可自行在触摸屏上任意编辑
实现不同线径、定子外径及叠厚的定子绕线，兼容范围广
更换机型只需更换相应夹具，调出相应程序后即可绕制新机型

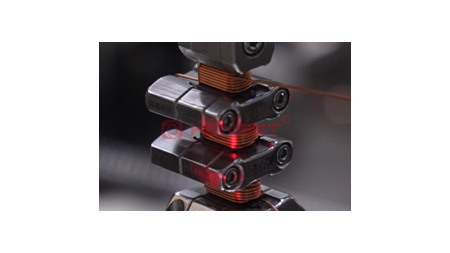

绕线图

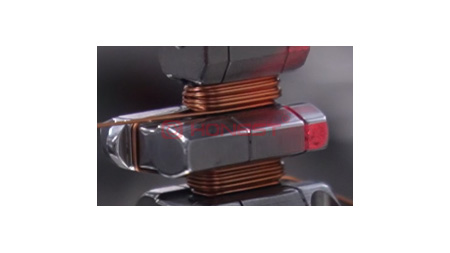

绕线图
|
功能 |
参数 |
|
最高卷线速度 |
60prm |
|
良品率 |
≥99% |
|
主轴精度 |
≤±0.1° |
|
排线精度 |
±0.05mm |
|
功率 |
11Kw |
|
槽满率 |
75%~85% |
|
兼容产品 |
0.3-1.0mm（具体按需定制） |
|
良品率 |
≥99% |
|
应用领域 |
分块电机定子、机器人关节电机、汽车电机 |
