新能源驱动电机定子装配生产线

新能源驱动电机定子装配生产线主要工序有:插槽纸:上料、激光打码、插槽纸制线机:校直、去漆皮、2D/3D成型、插入线圈及线杯成型合装:线杯插入、定子扩口、定子扭线、端部切平、定子焊接、入BUSBAR、焊接、性能测试、取线杯插入机构及地轨等

服务热线: 0755-21044479
设备简介 / Introduction

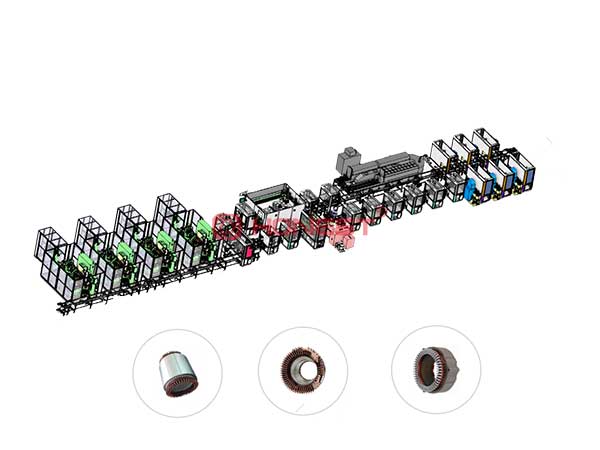

设备展示 Product Display

  • 1

    最高可适用于6线12层定子

  • 2

    模块化设计,根据不同产能匹配相应数量设备,让低投入快速扩产变成可能

  • 3

    柔性制线、配备制线模具>36种,治具库可自动切换

  • 4

    关键零部件均采用精密设备自主加工,且实行寿命管理

  • 5

    生产数据实时追溯,上传下发,与MES对接;带有人脸识别系统

  • 6

    标准件均采用国际品牌

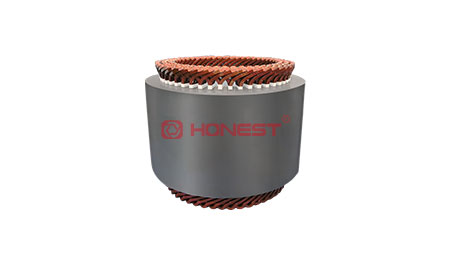

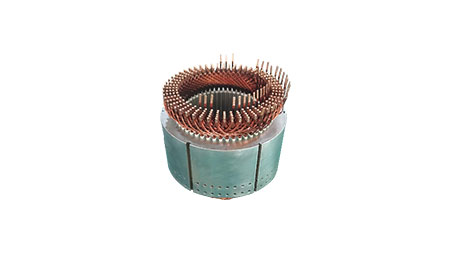

  • 扁线定子

    成品图

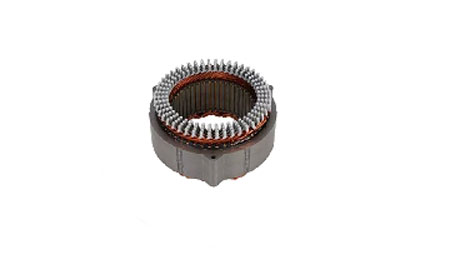

  • 扁线定子

    成品

设备参数 Product parameter

功能

参数

生产效率

45S/PCS(6层48槽)

电压

AC三相380V

气压

0.4-0.6MPa

良品率

99%以上

功率

30KW

稼动率

95%以上

控制方式

PLC总线控制

外观尺寸

35000(L)*15000(W)*2500(H) mm
