电机自动化装配线

电机自动化装配线应用在汽车电动车窗领域,整线设备效率在≤5秒/PCS,可兼容5款电机。其主要工艺有:自动上下料(转子、端盖、定子)、机械手搬运移料,自动完成磁环压装、蜗杆压装、弯芯修正、定子充磁及马达组装等。同时,模块化、柔性化的设计,也使得该方案应用更加灵活,具有广泛的产品兼容性,大大降低企业的生产换型成本。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    表面激光打标二维码,通过扫码枪、读码器等读取产品二维码信息

  • 2

    将生产过程数据绑定到二维码上,便于追溯查询及质量分析

  • 3

    有SPC数据统计功能

  • 4

    伺服模组配合机械手搬运、抓取物料,灵活性强、精度高

  • 5

    伺服电机进行压装,压装过程有压力监控,保证压装精度

  • 6

    兼容五款产品,通过选择参数及更换夹具进行快速转型

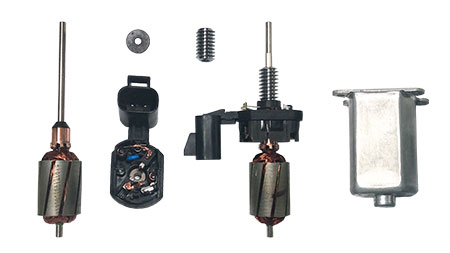

  • 电机自动化装配线-分体图.jpg

    分体图

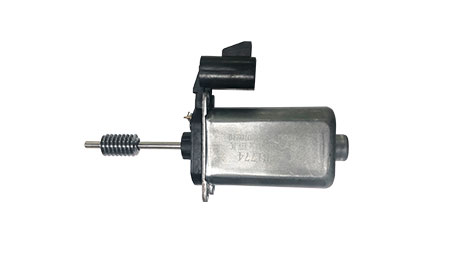

  • 电机自动化装配线-成品图.jpg

    成品图

设备参数 Product parameter

功能

参数

生产效率

≤5秒/PCS

兼容产品

5款产品

换款时间

小于20分钟

电压

 三相AC 380V  50HZ

气压

0.45MPa~0.65MPa

功率

20KW

良品率

≥99%

稼动率

整线≥90%

控制方式

PLC+touch screen

应用领域

汽车电动摇窗电机
