电机装配设备
电机自动化生产线

电机自动化生产线应用于汽车电动尾门电机的装配生产,设备由:转子组装段、磁底组装段和马达组装段三大部分组成,为其核心部件。设备模块化、柔性化的设计,也使得电机自动化生产线更加灵活,具有广泛的产品兼容性,其设备可兼容14款电机的装配生产,大大降低企业的生产换型成本。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    配置高精度传感器、视觉检测系统等,防漏装、少装、错装及安装后质量检测

  • 2

    设备配置专用的安全光栅、安全门锁等进行人身安全防护

  • 3

    设备异常时,在屏幕上显示异常报警,提示异常位置,方便人工操作

  • 4

    工序集成程度高,设备外形尺寸小,节约材料

  • 5

    设备可兼容14款电机装配生产,可通过人接界面调用程序及工装快换进行产品转型

  • 6

    换向器车削工序,配置正反车削,保证车削精度

  • 电机自动化生产线-散件.jpg

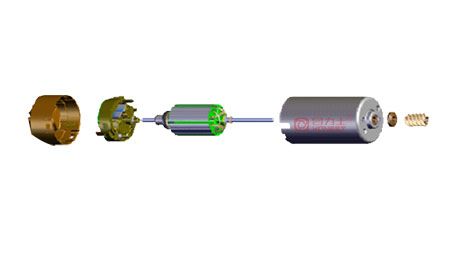

    分体图

  • 电机自动化生产线-成品.jpg

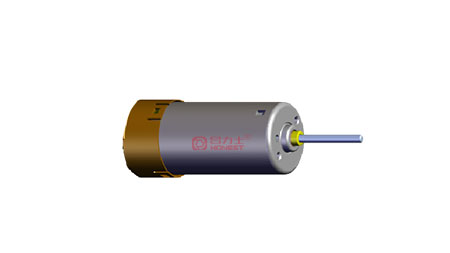

    马达总装

设备参数 Product parameter

功能

参数

生产效率

3.6s/pcs

兼容产品

14款

换款时间

不超过30Min

电压

AC220V/380V 50HZ

气压

0.4-0.6MPa

良品率

≥99%

稼动率

整线≥90%

功率

100KW

应用领域

汽车电动尾门领域

外观尺寸

U型排布:28000(L)*7500(W)*2000(H)mm
