前段时间，不少客户问了我们一个问题：扁线电机定子自动化生产线上，扭线工艺里的“一体式分层扭”和“传统扭线”，到底有什么区别？

从字面上理解，似乎只是“怎么扭”的差别。

传统扭线是单层扭，每层每根线逐个先后扭到一定角度再扭转到位。而一体式分层扭是按层分组，每层内的所有线按设定参数扭转。

但如果你认为这只是“快一点”和“慢一点”的区别，那这个问题想简单了。

在实际量产中，选择分层扭还是单层扭，影响的不仅是节拍，更是良率、一致性、绝缘层质量，甚至整个生产线的稳定性。

分层扭&单层扭，差在哪？

先看传统单层扭线，按顺序逐层扭转。每一层扭到一定角度后，所有层再一起扭。

也就是说，传统扭线分两个阶段：

1） 第一阶段：各层先后扭到某个角度

2） 第二阶段：所有层再一起扭到最终角度

这种方式的特点是：有先后顺序，先单层后整体，动作较为分散。

再看分层扭，两层同时扭。将相邻两层作为一组，两组同时进行扭转，一步到位。

这种方式的特点是：两层协同，同步进行，没有“先单层后整体”的拆分动作。

为什么分层扭要采用“两层同时扭”的方式？

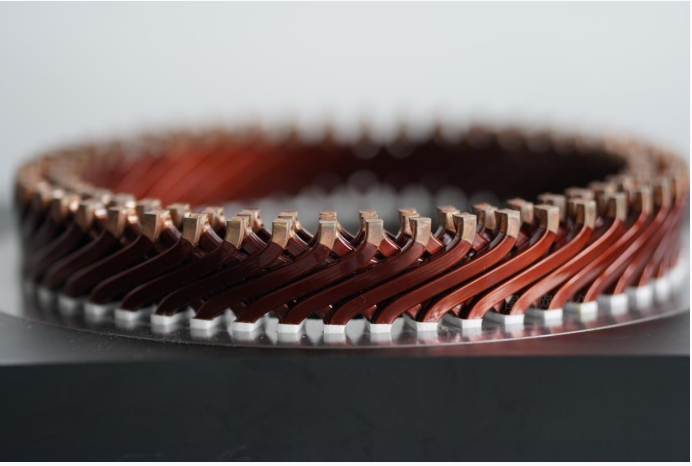

因为在扁线电机定子中，不同层的铜线，弯曲半径、变形量、回弹特性是不一样的。外层线弯曲半径大、变形小，内层线弯曲半径小、变形大。

单层扭线先逐层扭、再一起扭，层与层之间是先后关系，后面的层会受到前面层的影响，误差逐层累积。

而分层扭让两层同时扭，意味着两层在扭转过程中可以协同配合，彼此补偿，而不是机械地先后等待。

这就是分层扭的核心逻辑：不是“先单层后整体”，而是“两层一起动”。

讲完区别，那“分层扭”的优势是什么？

1） 累积误差大幅降低

单层扭线每次动作都会产生微小偏差，层层叠加，最后累积的误差越来越大。分层扭由于两层同时扭，动作次数减少，误差来源也减少，一致性更好。

2） 对铜线绝缘层的损伤更小

单层扭线需要多次夹持、多次扭转，绝缘层被反复摩擦；而分层扭一次夹持、两层同时扭，夹持次数大幅减少，绝缘层损伤风险显著降低。

3） 节拍更快，效率更高

单层扭线：逐层动作+整体动作=多次动作

分层扭线：成组同步动作=更少动作

动作次数越少，节拍自然缩短。

4） 柔性化，更适应复杂的扁线设计

当扁线电机向更多层数演进时，传统“先逐层后整体”的方式会越来越吃力，层数越多，动作次数越多，节拍越长，误差也越大。

而分层扭的结构扩展性远优于传统扭线。主要采用成组同步的逻辑，每组内的动作模式不变，因此节拍和误差不会随层数增加而线性放大。

把这些优势落到实际生产中就更好理解了。

• ※良率低：是因为单层扭误差逐层叠加，而分层扭两层同时扭，误差不逐层传递。
• ※绝缘层破损：是因为单层扭多次夹持扭转，而分层扭一次夹持就能完成。
• ※节拍上不去：单层扭动作次数多、串行耗时，而分层扭成组同步、节拍更短。
• ※换型调机慢：是因为单层扭每层参数都要独立调整，而分层扭按层设定参数，换型效率明显更高。

综上来看，分层扭有效解决了扁线电机定子扭线生产中的良率低、绝缘层破损、节拍上不去、换型调机慢等实际问题。

作为专注于电机智能装备研发与生产的企业，合利士在扁线电机定子自动化生产线上，对分层扭工艺做了大量工程化验证。

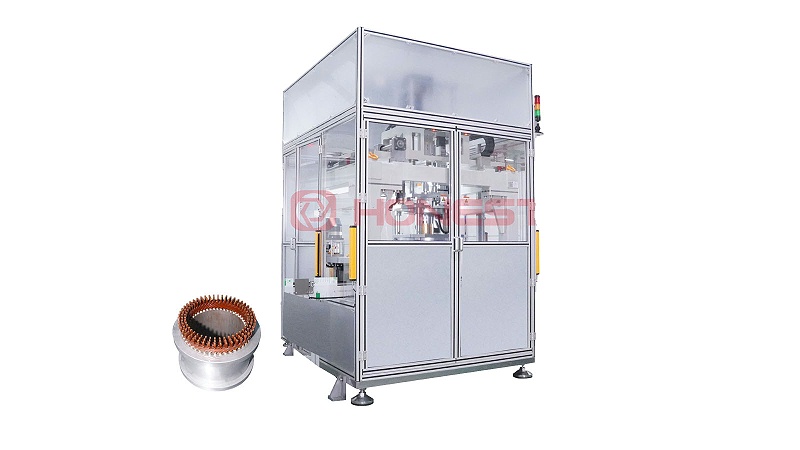

我们的分层扭机构，核心设计思路包括：成组同步控制，让两层同时扭转、参数独立设定；高刚性夹持系统，确保扭转过程中位置稳定；实时扭矩监控，扭转过程实时反馈，异常自动报警；且不受产品槽数和层数的限制，实现了扭线后的端部自然平整。

扁线电机定子自动化生产线中，H-pin成型、扭线、焊接、滴漆......每一道工序都很重要。

但扭线，往往是被低估的那一个。

很多企业投了几千万建产线，最后发现良率上不去、节拍拉不满。回头看，问题恰恰出在扭线这道“小工序”上，还在用 “先逐层扭到一定角度、再一起扭”的传统方式，却没有意识到“两层同时扭”带来的本质变化。

选择分层扭还是单层扭线，不是一个“哪个更高级”的问题，而是哪个更适合你的量产目标的问题。

如果你正在为扭线良率、节拍、绝缘层损伤这些问题头疼，不妨做一件事，去你的产线上看一下扭线工序。它是稳定的，还是经常要停机调整？它的节拍，是跟得上整线，还是一直在拖后腿？
