分块定子精密绕线机

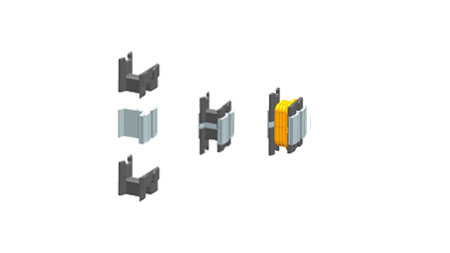

分块定子精密绕线机用于定子铁芯骨架组装以及定子铁芯绕线；对于易错装、漏装、反装的零部件，采用工艺手段减少或避免出现错装、漏装、反装等现象；设备装配的每一处均配置检漏和防错机构，并给出相应的提醒。设备工艺有：定子铁芯线架组装 → 定子铁芯组入治具 → 定子绕线。

合利士绕线机支持非标全自动、半自动、连接线体，电机整线定制，兼容范围需按需评估。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

: 分块定子精密绕线机设备

分块定子三轴卧式精密绕线机设备，应用于汽车电机领域、人形机器人关节电机领域，采用三工位布局，主轴与张力器独立配置。通过伺服驱动系统结合精密滚珠丝杠与直线导轨，实现绕线嘴在前后（X轴）、左右（Y轴）、上下（Z轴）三个方向的精准运动。系统支持任意轨迹编程，可灵活控制绕线路径，显著提升了排线均匀性与槽满率，从而确保高品质、高一致性的绕线效果。工艺流程:上料→挂线→绕线→排线→剥漆线→剪线→下料合利士绕线机支持非标全自动、半自动、连接线体，电机整线定制，兼容范围需按需评估。

: 中置电机电机定子扁线线圈绕线机设备

定子扁线线圈绕线机设备应用于设备主要完成定子绕线，排线，剥漆皮，剪线等工序。线径兼容：0.74*1.22mm。绕线设备配备冲切剥漆编码器可检测送线长度，纵向、横向冲切剥漆，气剪刀剪线，绕线主轴驱动治具旋转，配合从动机构、换极机构等完成扁线线包绕线工序，取料翻转后将线包放至出料皮带线或排不良机构，下料移载将线包从绕线工位移载至下料工位，人工检测线包电阻后，周转至后工序。本设备采用独特的结构设计和严谨的逻辑步序，可做兼容转款设计，产品外观和品质有保证。

: 无框力矩电机定子外绕绕线机设备

无框力矩电机定子外绕绕线机设备应用于人形机器人、汽车领域无刷电机定子外绕绕线，主要完成定子挂线、绕线、排线、换极、剪线等工序。实现线径0.6mm—1.5mm、定子外径—40mm-90mm及定子高度10mm—40mm的定子绕线，兼容范围广，可依据客户工艺要求，为客户量身定制。本设备采用独特的结构设计和严谨的逻辑步序，实现自动绕线、排线、剪线及收线头线尾，产品外观和品质有保证。

: 冷却风扇电机定子外绕绕线机

冷却风扇电机定子外绕绕线机专用于外转子直流无刷电机领域，依据客户工艺要求量身定制，可实现定子挂线、绕线、排线、换极、剪线等工序，适用于不同线径、定子外径及叠厚的定子绕线。设备采用精密的机械结构与严谨的逻辑步序，自动完成绕线、排线、剪线及线头线尾收整，有效保证产品外观与绕线品质。
