4000A转子绕线机

4000A转子绕线机,转子多轴绕线机采用进口控制器控制,X、Y、Z三轴伺服电机挂线,R轴伺服电机绕线,W轴电机换极,运行稳定;自动收线尾;4个绕线头绕线,另外四个头等待上料、卸料;转换机种方便;可适合多种绕线方式;易损件少

服务热线: 0755-21044479
设备简介 / Introduction

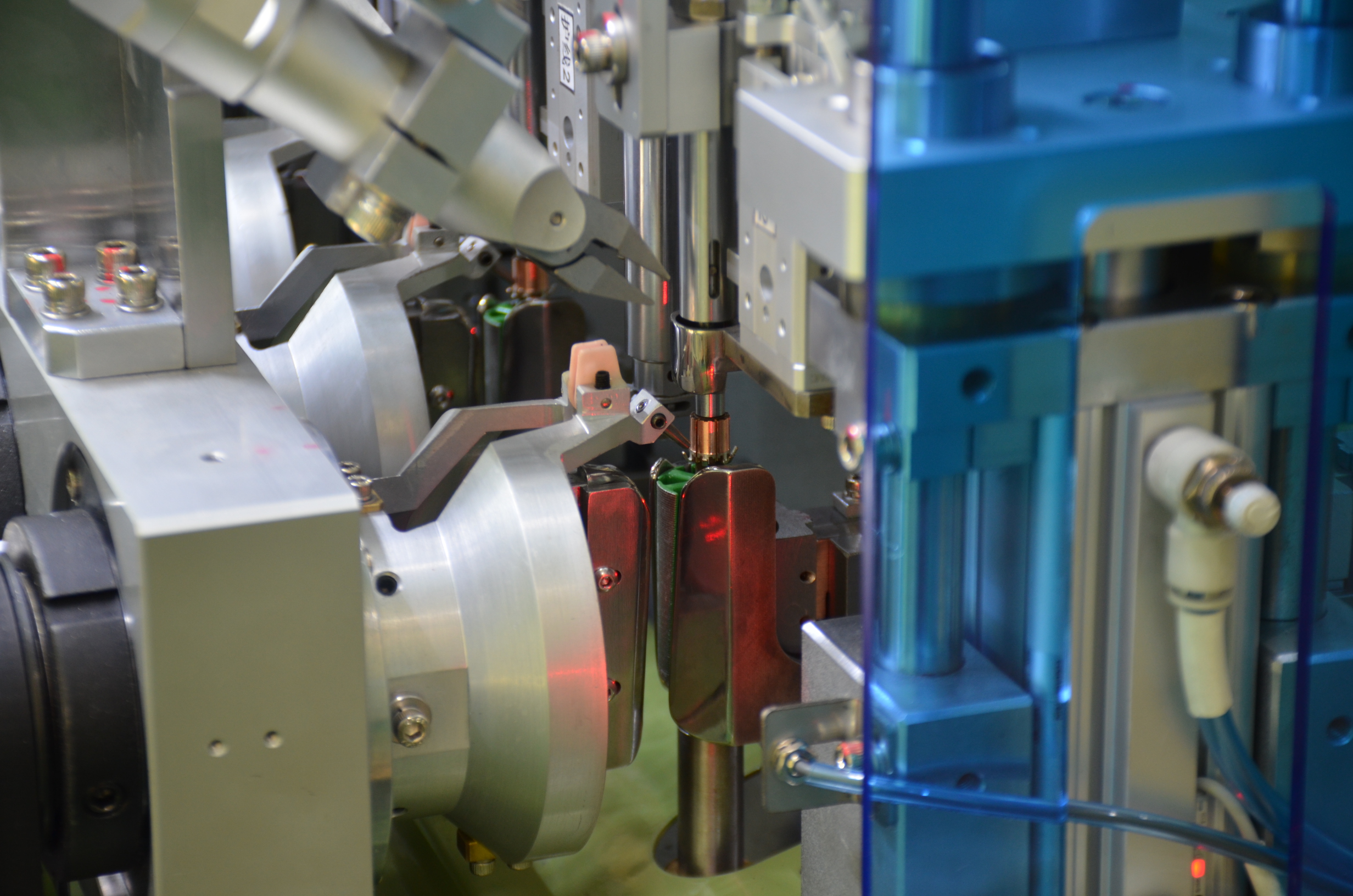

设备展示 Product Display

  • 1

    自动收线尾、线头,运行稳定

  • 2

    转换机种方便,柔性高,可适合多种绕线方式

  • 3

    触摸屏上可实现修改程序,简单易学

  • 4

    可多台连接成自动生产线

  • 5

    易损件少,效率高

  • 6

    非标可定制

点击查看相关视频

    转子绕线机

  • 转子绕线设备

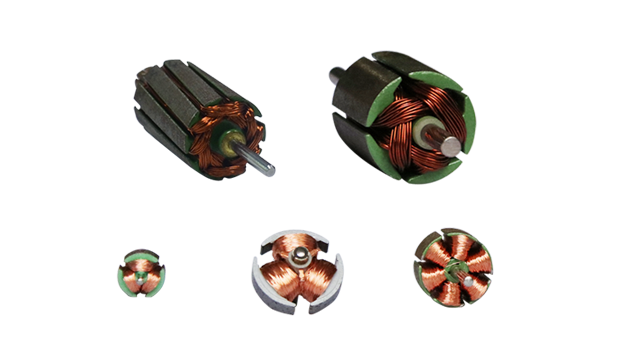

    部分产品展示

  • 手机转子绕线机

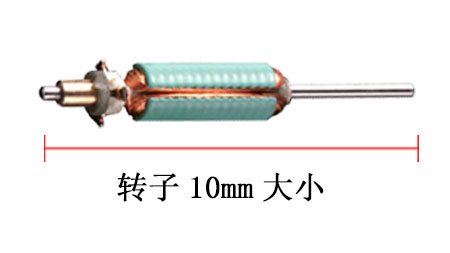

    手机马达转子

设备参数 Product parameter

功能

参数

完成工序

飞叉式绕线,同时绕4个转子

适用范围

外径范围φ7.5-φ25,叠厚55mm

适用线径

φ0.04mm-φ0.5mm

绕线方式

X、Y、Z、R、W五轴绕线方式

线尾处理

自动

上料卸料方式

人工

绕线速度

最大5000RPM-6000RPM

电源、功率

380V  60HZ 2.7KW

外观尺寸

1350L*900W*1400Hmm
