1002A双飞叉转子精密绕线机

本双飞叉转子绕线机,是目前市场上双飞叉绕线设备效率的3-4倍,全自动上下料,只需一人操作,设备设计结构紧凑、占地面积小、合理利用空间。其由铁芯上料、绕线、点焊、精车、检测、下料等工序组成

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    绕线过程中无线头、铜线零浪费,自动上下转子

  • 2

    4工位飞叉绕线,不良率控制在0.5%

  • 3

    多种绕线模式,可快速更换模具,通用多款产品

  • 4

    程序存储容量大,预留自动化端口,兼容性高

  • 5

    可多台链接,实现自动生产线

  • 6

    张力断线报警,触屏上可实现修改程序,简单易学

点击查看相关视频

    双飞叉转子绕线机

  • 双飞叉转子绕线

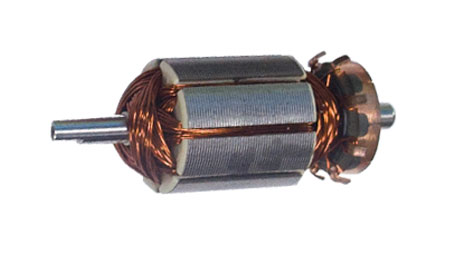

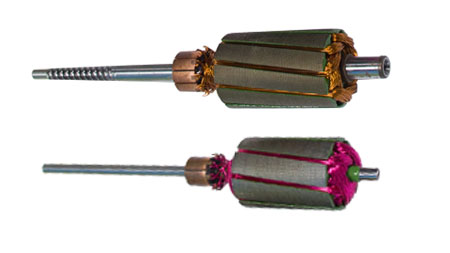

    部分样品展示

  • 双飞叉转子绕线.jpg

    更多请咨询

设备参数 Product parameter

功能

参数

完成工序

同时对四个产品绕线

适用范围

外径17-42mm,叠片高为20-60mm

适用线径

0.2-1.2mm

绕线方式

X、Y、Z、R、W 五轴绕线方式

排线

自动

线头线尾

伺服自动处理

绕线速度

3000rmp

功率

15KW

外观尺寸

2100(L)*2400(W)*1900(H)mm
