轴向磁通电机很火，这已经是行业共识。

更高的转矩密度、更紧凑的结构、更灵活的设计空间——这些优势让它在新能源汽车、电驱动航空、高端机器人、风力发电等领域备受青睐。越来越多的电机企业开始布局轴向磁通电机产品线，从研发样品走向小批量生产，再到规模化量产。

但一个现实问题摆在面前：样品能做出来，不等于产线能跑起来。

很多企业拿着径向电机的设备来试，结果绕线绕不整齐、磁钢装不到位、合装时擦盘偏吸、良率一路走低。问题出在哪里？不是工艺不成熟，而是产线上的核心设备没有选对、配齐。

今天，我们轴向磁通电机的生产，梳理出5大类核心设备，并告诉你每一类设备的选型关键、常见误区，以及不同产能阶段该怎么配置。

如果你正在规划轴向磁通产线，不妨对照这份清单，看看自己还差什么。

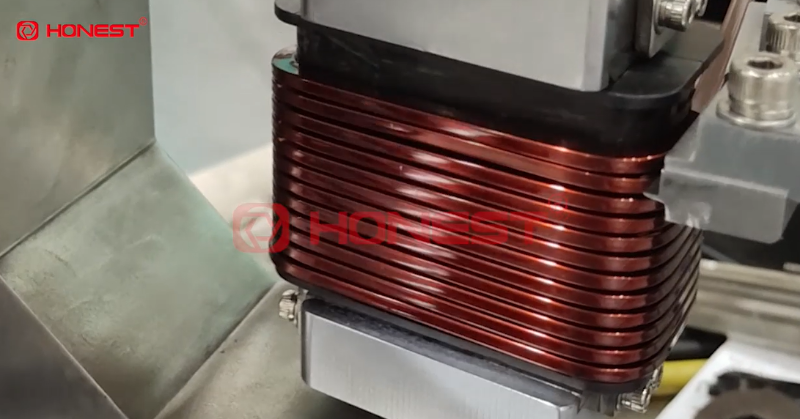

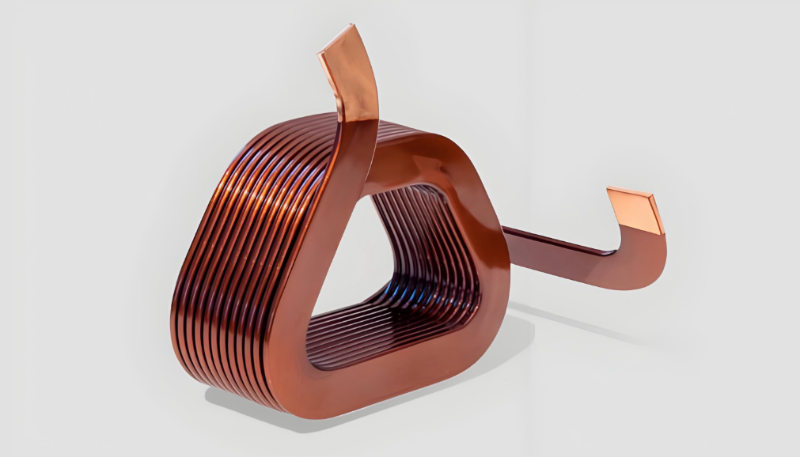

（1）绕线设备：轴向磁通电机的线圈，和传统径向电机有一个根本区别：它常常是扁平矩形或扇形，而不是圆形铜线。这个变化直接决定了，普通绕线机做不了。

扁平线圈绕制的难点在于：

※张力控制：扁平线对张力波动极其敏感，过紧易断线或变形，过松则排线松散；

※排线精度：线圈需要紧密排列，端部平整度直接影响后续灌封厚度一致性；

※拐角处理：矩形线圈的四个拐角是张力波动最剧烈的地方，处理不好就会出现“鼓包”；

选型重点：张力控制是否稳定、响应是否灵敏；排线是否平整紧密，端部是否有明显起伏；是否配备视觉检测闭环（实时检测排线缺陷，避免批量不良）；换型是否便捷，能否快速适配不同外径、不同线径的定子。

很多人常见误区：以为绕线机“能绕就行”，而忽略了对端部平整度的控制。结果后道灌封时发现胶层厚度不一致，电机散热性能大打折扣。

（2）灌封设备：轴向磁通定子的散热，几乎完全依赖灌封胶。

而气泡，是在工作时就会形成局部热点，长期运行下来，可能导致绝缘击穿或胶体开裂。对于轴向磁通这种高功率密度电机，风险被进一步放大。

为什么必须真空灌封？

常压灌封时，胶体流动过程中会裹挟空气，而轴向磁通定子的扁平结构让气泡很难自行排出。真空环境下灌封，可以将气泡率控制在极低水平。

选型重点：出胶量是否稳定、重复精度是否良好；真空度能否达到工艺要求；固化炉温度是否均匀；是否支持双组份胶的在线混料与连续脱泡。

（3）磁钢装配设备：磁钢装配是转子制造的核心工序，也是最容易被低估难度的一个环节。

轴向磁通电机大部分使用高性能钕铁硼磁钢，磁吸力极强。人工装配时，两片磁钢可能瞬间吸合，轻则夹伤手指，重则磁钢碎裂。更重要的是，人工装配的一致性很难保证，磁钢极性排错、间隙不均、角度偏差，这些问题在后续测试中会表现为转矩波动大、效率下降。

选型重点：是否支持分段错极、不等厚磁钢等复杂排布（高端轴向磁通电机常用设计）；是否具备磁钢极性在线检测功能；对于预充磁磁钢，是否具备防碰撞吸合的机械结构 ；装配精度能否满足产品设计要求。

（4）合装设备：如果整个产线只能选一个“最难工位”，那就是合装。轴向磁通电机合装有三大技术难点：

※强磁吸力：转子上的磁钢会强力吸附定子铁心，稍有不平衡就会导致偏吸；

※气隙极小：轴向磁通电机的气隙通常很薄，肉眼几乎无法判断是否对中；

※平面度要求：定转子平面的平行度需要控制在极高水平，否则会产生轴向力波动，影响NVH性能；

选型重点：是否具备力-位闭环控制；是否配备在线气隙测量 ；防撞保护；是否兼容不同直径、不同气隙规格的产品。

（5）测试设备：轴向磁通电机相比径向电机，对偏心、气隙不均、磁路不对称更加敏感。这些问题在装配过程中可能悄然发生，只有通过测试才能发现。

测试项目至少应覆盖：电气安全、反电势测试、空载特性 、负载特性（抽检或全检）、NVH测试；

选型重点：测试台是否兼容不同电压等级/功率等级（留出产品迭代空间）、测试节拍是否与产线匹配（避免测试成为瓶颈工位） 、是否支持数据自动上传MES，实现一物一码追溯。

但在选型过程中，3个常常容易被忽略的要点。

1.工艺兼容性：你的设备能兼容不同外径、不同绕组形式（集中/ 分布式）、不同气隙规格的产品吗？

2. 换型效率：对于多品种小批量生产，换型时间直接决定产线综合效率。

3. 数据追溯：没有MES 接口、无法记录关键工艺参数的设备，后期会让品控陷入盲区。

综上所述：上一条轴向磁通电机产线，不是买几台设备堆在一起就行。

从绕线的张力精度，到灌胶的气泡控制，再到合装的力位闭环，每一个看似细小的工艺参数，最终都会反映在电机的效率、寿命和一致性上。

5大核心设备，缺一不可；每一类的选型，都值得认真对待。
