轴向磁通电机备受行业关注，讨论集中在功率密度与拓扑结构。但不少企业做得出样机，做不出稳定量产。

原因不在设计，在装配。

本文拆解轴向磁通电机装配的四道难点，并用合利士 近20 年汽车电机装配经验逐条对照，说明能解决多少、不能解决什么。

01 装配难点来自结构差异

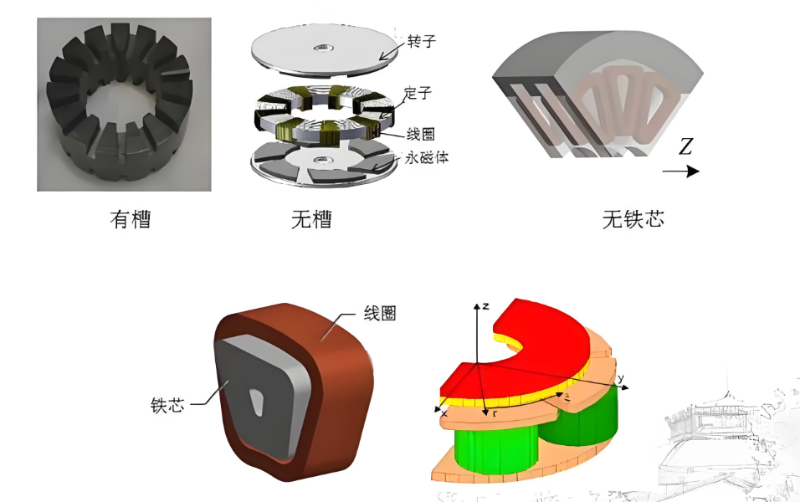

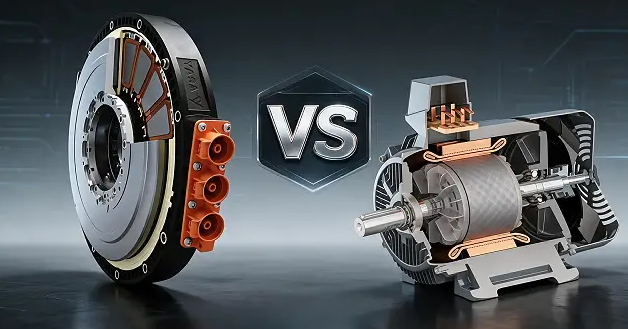

径向电机定子由硅钢片冲压叠片、开齿槽成型，工艺成熟。轴向电机定子齿呈辐射状排布在平面盘上，磁通沿轴向穿过，无法沿用径向电机的叠片工艺。

结构差异直接决定装配方式的差异。

02 四道装配难点

第一道，定子制造

盘式定子需卷绕硅钢带再铣槽，工艺特殊，成熟度低。

第二道，绕组成型

无骨架盘式定子需三维走线，通用绕线设备无法适配；扁线内外折弯角度不同，张力难控制，易损伤绝缘、槽满率不一致。

第三道，强磁合装

轴向磁通电机通常使用钕铁硼磁钢，磁吸力大。合装时若受力不平衡，定转子偏吸，一侧先吸合、另一侧撞击，损伤部件或报废整机。

单定子双转子结构的磁吸力可达数吨级，对装配设备的力控要求高。

第四道，精度一致性

气隙小，且要求整个圆周均匀。局部偏差带来转矩波动和噪声。磁钢安装空间受限，多层组件需同轴，轴承采用过盈配合，安装难度大。

03 难点的共性

定子要成形精度，绕组要张力控制，合装要对抗磁力，气隙要微米级一致性。

四道难点同属精密定位、力控和一致性问题，手工和通用设备难以稳定满足，需要高精度自动化装备。

04 20年的汽车电机装配经验能解决多少？

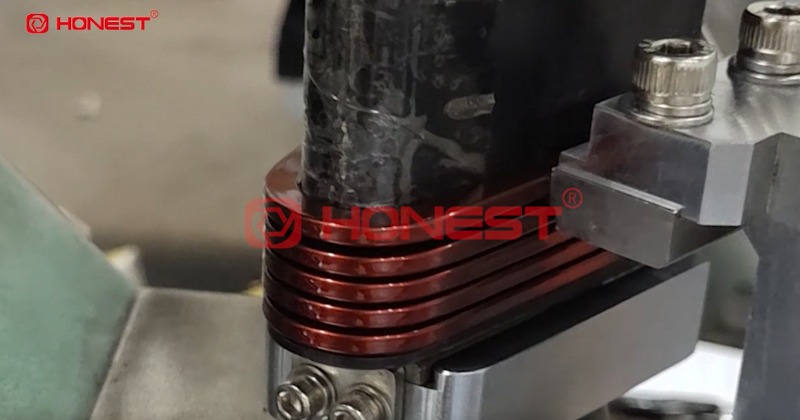

①定子与绕组成型：柔性绕线、整形与张力控制，在多品种小批量场景中形成成形一致性能力；

②强磁合装：强磁环境下的合装与力控方案，控制偏吸，保证装配到位；

③精度一致性：精密定位与在线检测，对气隙、同轴度进行量化管控；

④产线配置：柔性可调，适配轴向磁通电机小批量、多品种的量产节奏；

汽车电机领域，EMB 刹车电机、方向盘转向电机的装配已有实践积累。

当产品卡在装配良率和节拍时，可评估装配方案供应商的四个方面：是否理解强磁环境下的力控，是否有气隙与精度检测手段，是否做过同类或相近电机，产线是否柔性可调。

轴向磁通电机的装配难点属于精密制造问题。如有装配环节的量产需求，可携带样机图纸与装配痛点与合利士沟通，评估可解决的部分。
