聊驱动电机，大多数人看功率、扭矩、效率，很少往下问一层：这些性能靠什么工艺实现？

定子绕线就是最关键的工艺变量。

很多人以为只是圆线还是扁线的材料选择，其实真正的差距在工艺实现的难度上，三条路线的复杂度，是数量级的差异。

01 圆线：门槛最低，但天花板也低

用圆形漆包铜线绕制，飞叉绕、针绕或嵌线成型，工艺成熟了几十年。

工艺难度：低。流程短，设备结构简单，工艺窗口宽，对精度容忍度高，大部分装备厂都能做。主要挑战在多品种换型效率和大批量一致性。

性能天花板：槽满率仅40%~50%，铜线空隙大，铜耗高、散热差，功率密度上不去。

一句话：圆线是够用就好的选择，成本低、成熟可靠，但性能上限明显。

02 Hair-pin扁线：当下主流，也是工艺分水岭

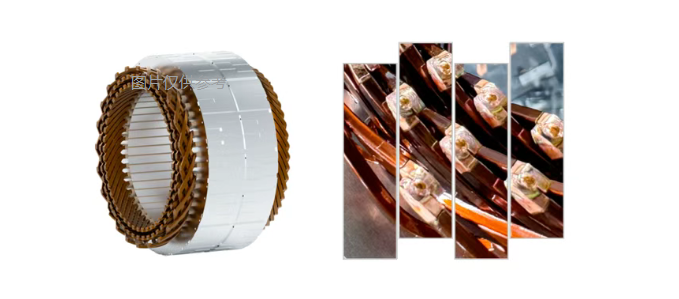

把扁铜线预制成U形发卡，插入定子槽后端部扭转焊接，是当前乘用车驱动电机的绝对主流。

工艺难度：高。工艺流程是成型→插入→扭转→焊接，每一步的工艺窗口都很窄：

· 成型要控制扁线折弯回弹，不同批次回弹量不一样；

· 插入要精准，数百根发卡不能刮伤绝缘；

· 扭转角度必须高度一致，否则焊接对不齐；

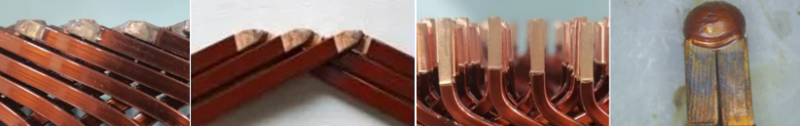

· 一台电机上百个焊接点，虚焊、过焊、飞溅都可能导致失效；

这才是Hair-pin真正的门槛：买设备只是起点，把良率从60% 爬到95% 以上才是难关。能做和能做好，完全是两回事。

一句话：Hair-pin是性能和成本的最优平衡点，但也是工艺能力的试金石。

03 新一代扁线：难度的天花板

围绕Hair-pin焊接点多、端部高的痛点演进，主要三条路线：

I-pin：直插式，一端焊接，工艺简化但插入精度要求更苛刻；

X-pin：端部交叉成型，空间干涉复杂，对模具和运动控制要求远超Hair-pin；

S-winding：连续成型、完全无焊接，可靠性最高，但相当于把成型+插入 + 扭转三步合成一步，对设备架构是全新挑战；

工艺难度：极高。很多工艺不是调参数能解决的，需要从设备架构层面重新设计。这也是它们目前多处于研发或小批量阶段的原因，设备能力跟不上，工艺就无法落地。

04 工艺的本质：经验比设备更重要

有人会问：买一套高端设备，不就能做Hair-pin了吗？

实际远没这么简单。

设备只是基础，真正的门槛在工艺know-how：成千上万组参数怎么调、良率爬坡时问题怎么定位、不同槽数和线径的产品怎么快速适配。

这些靠的不是理论，而是大量项目喂出来的经验。

合利士做电机智能装备近20年，从传统工艺到新一代工艺，经历了驱动电机绕线技术的完整演进周期。我们积累的不只是设备，更是工艺数据、项目经验和对客户痛点的理解：

· 全路线覆盖，能根据客户产品定位匹配最合适的工艺方案；

· 过去项目的参数库和案例库可复用，帮客户缩短调试周期；

· 一切围绕量产良率这个最终目标设计和调试；

· 跟客户一起在量产中迭代，见过足够多的问题，就知道下一步往哪走；

具体怎么实现的，涉及工艺细节和客户保密信息，这里不展开。

但有一点可以说：绕线装备这个行业，最终拼的不是谁的设备看起来更先进，而是谁的经验更厚、谁更懂工艺、谁能帮客户更快量产。

写在最后。

圆线门槛低，Hair-pin是当下的能力分水岭，新一代扁线是未来的制高点。

选绕线方式不能只看性能参数，更要看供应商能不能把工艺做稳定、做出高良率。近20年的经验告诉我们：工艺这东西，没有捷径，只有积累。
