无刷电机定子绕线中，连接各线圈组与相绕组的过渡线（跨线）长度，是影响电机性能与产线质量的关键参数。过渡线过长或长短不一，将导致电机效率下降、三相阻抗失衡、装配困难及可靠性隐患。

本文分析其危害与成因，并提出系统性控制方法。

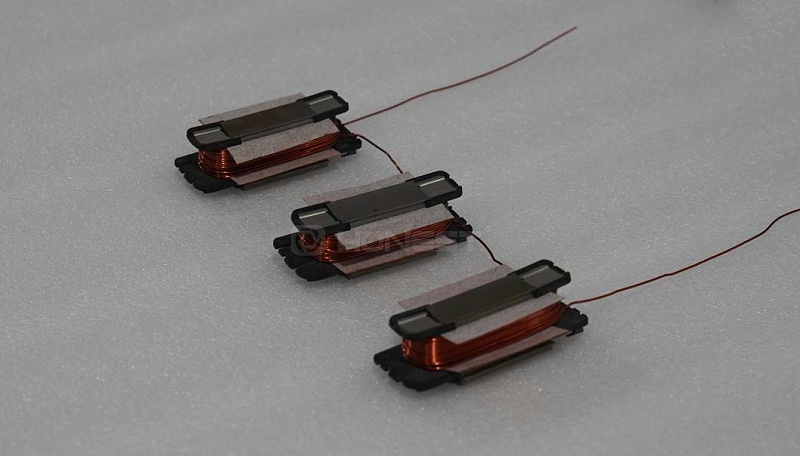

在定子绕组中，槽内线圈通电后产生转矩，属 "有效铜" ；端部过渡线仅承担导电连接功能，不产生电磁力，属 "无效铜" 。过渡线为绕组回路所必需，但其长度取决于设计与工艺水平。

先说，过渡线为什么不能过长？

铜耗增加：铜损为电机主要热源，占总损耗的 60%~80%，且与导线电阻成正比；过渡线越长，电阻与温升越高，效率越低。

三相阻抗失衡：各相过渡线长度不一易导致三相电阻不平衡，电流不对称并产生负序磁场，引发振动、噪声与局部过热，缩短电机寿命。

端部尺寸超差：过渡线过长使端部绕组高度与外径超标，定子入壳困难，与机壳、轴承、霍尔元件干涉，严重时需修改结构。

可靠性下降：过长且松垮的过渡线在振动下反复弯折、摩擦，绝缘层磨损易引发匝间短路；对车用电机（如 EMB 刹车电机、eps转向电机）影响尤为突出。

一致性不足：手工或半自动绕线依赖操作经验，过渡线长度批次差异大，导致返工、报废与客户投诉。

成本上升：铜材浪费、理线绑扎与返工工时增加，构成长期隐性支出。

在装配过程中过渡线过长并非单一环节的误差，而是由五个环节逐层失控所致：

1）设计端：绕组方案与跨距未优化，过渡路径自起点即偏长；

2）工艺端：绕线顺序编排粗放，张力波动、线位偏移，绕制过程越绕越松，过渡线长度开始发散；

3）设备端：缺乏定长与夹线控制，排线误差逐圈累积，过渡线长度随之失去约束；

4）标准端：缺少长度规范与检具，长短差异无法被识别与拦截，问题随之流入成品；

5）人员端：工艺过度依赖操作经验，人员变动即工艺漂移，批次一致性无从保证；

针对上述因果链，反向逐环收紧：设计定标准、工艺控过程、设备保执行、检验管结果，四环联动方能见效。

设计端：优化绕组方案，缩短跨距，以端子、铜排或 PCB 连接替代长线跨接，制定过渡线长度公差标准。

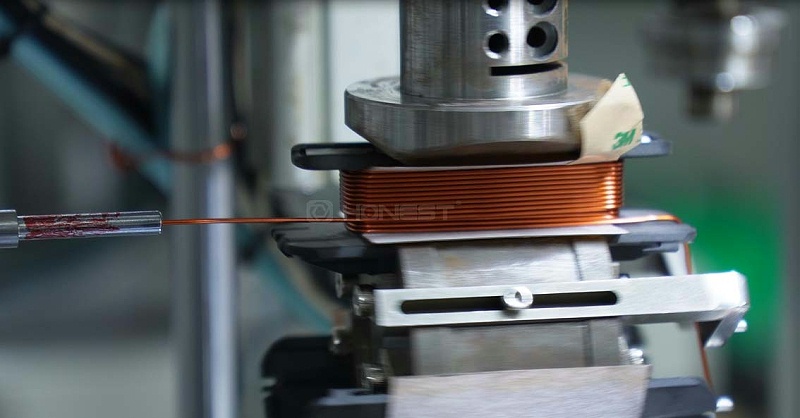

工艺端：合理编排绕线顺序，实施张力闭环控制精密排线，实现定长与夹线控制。

设备端：采用自动化绕线设备，实现张力闭环、精密排线、定长控制、自动整形理线、柔性换型及 MES 数据追溯；针对多品种、小批量场景提供非标定制方案。

检验端：开展三相电阻平衡度检测、端部尺寸首件确认与过渡线长度抽检，形成闭环管理。

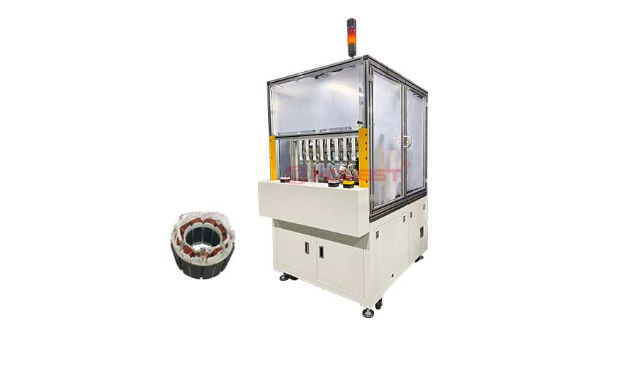

过渡线长度控制，反映设计、工艺、设备与检验的综合体系能力。合利士专注非标定制化电机自动化设备，以自主研发绕线机起步，可针对各类定子绕组结构提供绕线、理线、整形整体方案，将过渡线控制转化为产线竞争力。

欢迎携带电机定子产品图纸洽谈。
