人形机器人从技术验证走向规模化生产，整个行业的目光已从“能不能做出来”转向“能不能稳定高效地批量交付”。而关节模组作为人形机器人的“肌肉与骨骼”，一台机器人通常需要20至40个高动态关节，其制造精度与一致性直接决定了机器人行走的平稳性、抓握的精准度和运动的响应速度。

在实际生产中，关节电机暴露的问题往往追溯至装配一致性环节。传统依赖人工或半自动化的制造方式，在微米级的公差要求面前已力不从心。一套完整的关节电机自动化产线，是跨越这道门槛的必经之路。

那么，这条产线上究竟需要哪些关键自动化设备？它们各自解决什么工艺难题？

先说定子制造。

关节电机普遍采用无框力矩电机，其定子多为分块拼圆结构。即“单齿独立绕线，再拼合成圆”。这种结构能有效提升槽满率与功率密度，但制造难度也成倍增加。

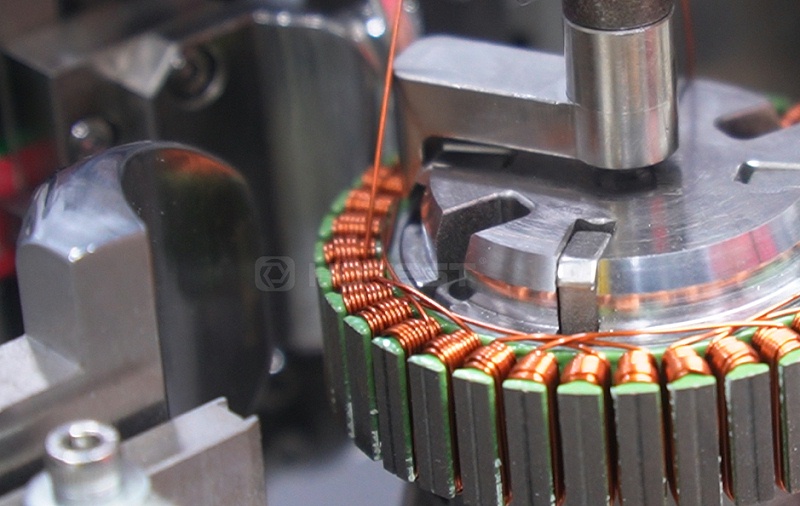

1.精密绕线机：关节电机定子槽口窄、槽深大、槽型复杂，传统绕线方式难以保证漆包线在槽内整齐排布。

通过六轴联动与伺服张力控制，完成复杂的空间绕线轨迹，移动定位精度可达0.015mm，确保线圈排布整齐一致。没有这道工序的自动化，绕组排布不均将直接导致电机扭矩波动，关节运动时便会产生明显的顿挫感。（针对不同定子结构，可选用针式内绕机、拼块绕线机或扁线绕线机等机型，灵活匹配工艺需求）

2.定子拼圆激光焊接：绕线完成后，需将多个独立绕线齿拼接成一个完整的定子圆环并永久固结，直接决定了定子的圆度与各齿位置精度，进而影响齿槽转矩和电机运行的平稳性。

通过视觉定位系统实时识别每个绕线齿的精确位姿，引导机械手完成微米级对位锁紧；同步激光焊接与即时冷却联动，防止热量积聚导致变形或绝缘层损伤；全程在线检测，偏差即时补偿。没有这道自动化，人工拼圆无法保证各齿缝隙一致性，焊接变形更难以控制，齿槽转矩偏大。

定子准备就绪之后，转子的制造同样需要专用设备来支撑。转子是电机的“动力输出端”，其制造核心在于磁钢的精准贴装与高速运转下的动平衡控制。

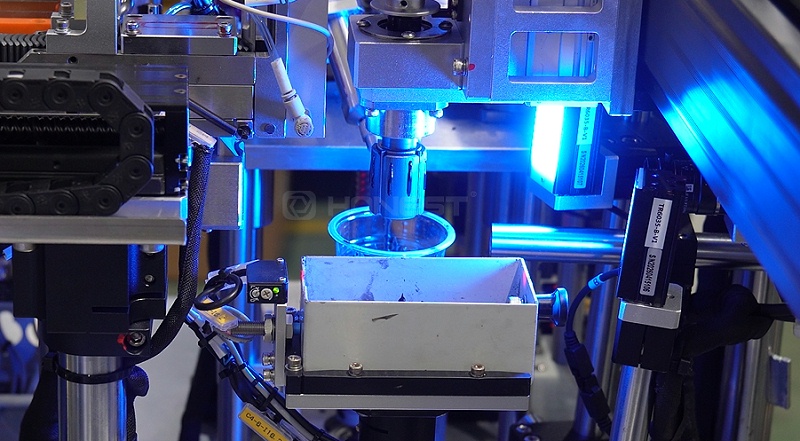

3.点胶贴磁钢设备：关节电机转子磁钢布局复杂、胶水均匀性要求极高，人工操作难以保证每片磁钢的位置精度与胶层一致性，且存在胶水刮伤、磁钢移位等风险。

自动化产线集成自动上料、点胶、贴磁钢、烘烤、检测于一体，采用多片同步贴磁钢工艺实现非接触式贴装，配合“先贴附后充磁”的策略，生产效率可提升三倍以上。

4.转子激光自动平衡机：转子在数万转/分钟的高速旋转下，任何微克级的质量偏差都会被放大为振动与噪声。自动化设备通常采用高灵敏度振动传感器精确测量不平衡量，通过激光自动去重完成修正。

5.关节电机总装系统：难点来自两个方面，一是无框力矩电机没有传统电机的外壳框架提供定位基准，定转子之间的气隙均匀度直接决定电机性能，而均匀气隙要求在微米级公差范围内；二是转子带有强磁性，人工装配时极易发生吸合碰撞，损伤零件甚至造成人身安全事故。

全自动总装系统通过“视觉引导+力控融合 ” 。机械臂以重复定位精度完成定子压装，高精度视觉系统实时识别零件位姿偏差并自动补偿。当检测到微小干涉时，系统动态调整机械臂末端姿态，实施微米级的“找正 - 压入”动作。

这种协同模式有效解决了因强磁吸合导致的装配困难与零件损伤问题。与此同时，系统实时监测轴向间隙和径向跳动，通过在线闭环控制自动补偿调整，防止压装过盈量偏差导致轴承损伤。

6.全维度综合测试：每个关节模块在出厂前都必须经过严格的性能验证，因为在整机环节才发现问题，返工成本已呈指数级放大。

自动化产线测试中覆盖机械、电气、控制三大性能维度，包括交流耐压、绝缘电阻、直流电阻、空载测试、反电动势、NVH振动噪声、齿槽转矩、摩擦扭矩等30余项检测。其中 NVH测试尤为重要，关节电机的振动噪声不仅关乎用户体验，更直接反映机械磨损程度。

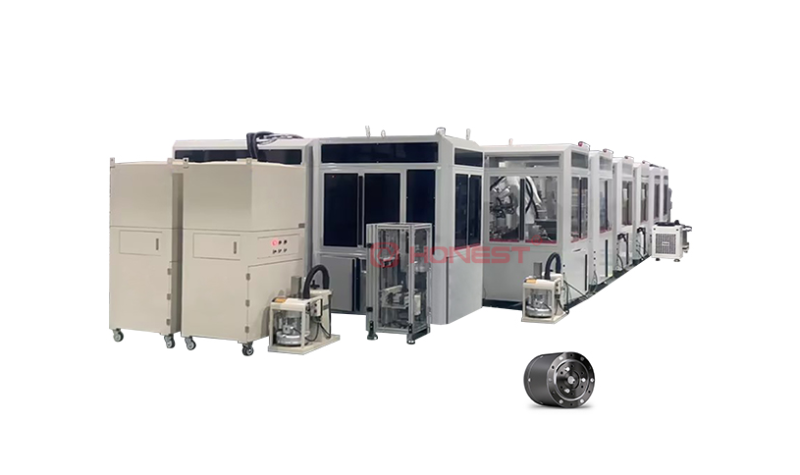

正是从绕线到总装到测试各工段数据的贯通流转，才让一条自动化产线真正发挥了“系统”的价值。但这些设备贯通为一条高效、稳定、可追溯的自动化产线，绝非简单的设备堆砌。真正的价值在于对整条产线工艺的深度理解与系统集成能力。从绕线到总装到测试，各工段能否高效协同、数据能否无缝流转、换型能否快速完成，决定了一条产线是“能跑起来”还是“能高效稳定地跑出良品”。

这正是合利士深耕电机智能装备领域近20年的核心所在。从定制绕线机起步到如今的整线交钥匙能力，从服务国内外头部企业的实践中积累工艺装配经验，到将这些经验复用于人形机器人这个新兴赛道——我们致力于帮助关节电机企业从技术验证平稳迈入规模化生产。
