大家都知道，分块定子绕线将定子分割为多个独立模块分别绕制后再拼圆，相比整圆绕线具有更高的灵活性和生产效率。然而，尽管分块绕线在理论上优势明显，很多企业却在良率这道坎上反复碰壁，比如绕组错位、匝数不均、匝间短路等问题频发，迟迟找不到突破口。

很多企业在排查良率问题时，往往盯着张力、速度等显性参数，却忽视了三个藏在细节里。

一、工装夹持稳定性

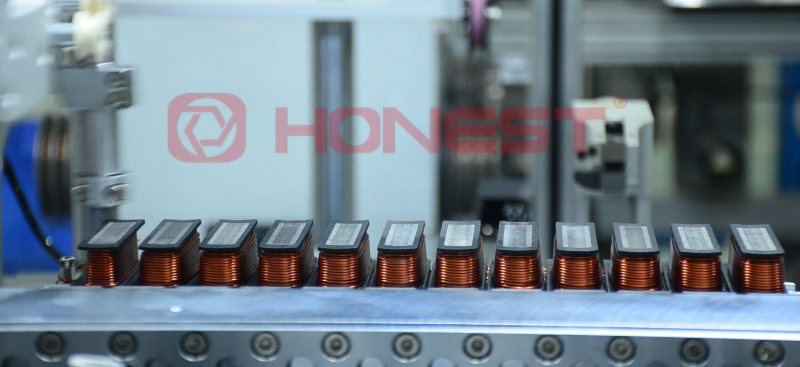

分块定子绕线时，一般需将分块定子安装于绕线工装上，通过绕线机构带动绕线工装旋转以实现线体缠绕。当绕制较粗线径时，线体拉力较大，容易导致绕线工装产生晃动；而当铁芯分块半径较大（大于120mm）时，绕线时产生的力矩同样会造成铁芯分块松动或晃动。尤其是当绕线速度较大（大于 500rpm）时，晃动会更加剧烈。

晃动带来的后果是连锁性的，如挂线排线不良、勾线、漏挂线，严重时甚至导致铁芯分块掉落。这些问题一旦发生，往往造成批次性质量事故，返工成本极高。

为什么这个问题容易被忽视？

因为很多企业通常关注绕线参数本身，却忽略了工装夹具的刚性设计和夹持力稳定性。晃动往往是间歇性的，不容易被操作人员直观感知，等发现时已经造成大量不良品。

想要解决这一问题，需要从三个方面入手：

一是，提升模具加工精度，采用高刚性设计；

二是，采用气动或液压锁紧方式，实现夹持力可调，以适应不同叠厚与外径；

三是，对于较大型定子增设辅助支撑结构以增强整体刚性；

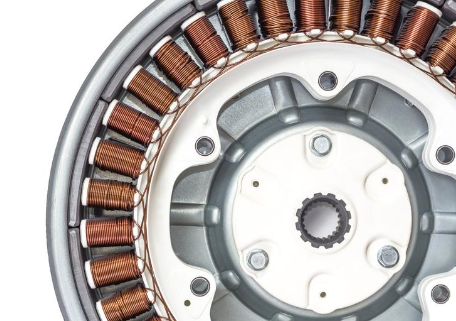

二、排线步距与定位精度

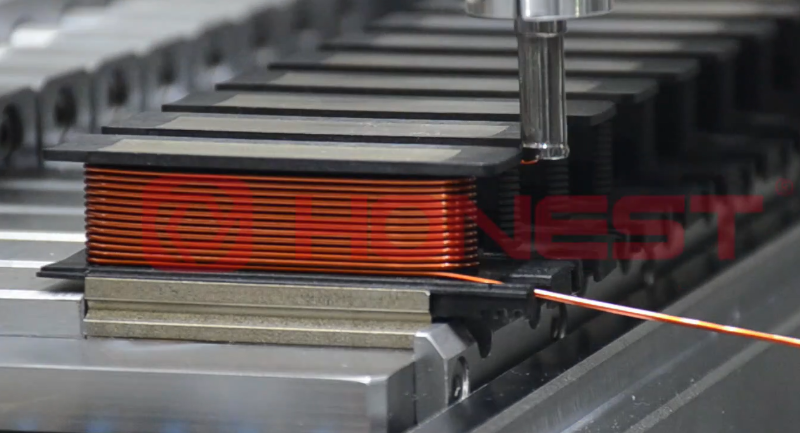

排线精度直接影响线圈的整齐度、槽满率和端部成型质量。分块定子对排线步距和分块定位角度有极高要求。

实际生产中，排线步距与线径不匹配的情况屡见不鲜。据行业经验，圆线电机排线步距应为线径×1.05（预留微小间隙，避免叠压），扁线电机排线步距需与扁线宽度一致。分块定位角度误差需控制在 0.01 °以内，才能确保分块拼接后槽口对齐。

排线出现偏差的直接后果是跨槽、叠厚超标。而对于分块式定子铁芯来说，还有一个更隐蔽的问题：排线不好会导致单瓣定子鼓包，拼接时漆包线受到挤压，进而引发匝间不良。微米级的偏差在单块绕制时难以察觉，只有拼圆后才会暴露问题。

解决思路有三条：

一是，采用伺服电机驱动、精密丝杠传动，实现微米级分辨率；

二是，排线速度与主轴转速严格同步，避免“堆线”或“漏线”；

三是，采用“试绕检测法”先绕制1-2个分块线圈，用卡尺测量排线间距与分块角度，再微调参数直至符合要求。

三、导线接触部件

漆包线绝缘层一旦破损，极易在后续浸漆或运行中发生匝间短路。而绕线路径中的线嘴、导轮、过线孔等接触部件，若设计不当会成为持续损伤漆包线的“元凶”。

导线绝缘层被机械损伤（刮伤、压伤、磨损等）的形式多种多样。过线轮有毛刺或转动不灵活会增大摩擦、刮伤漆包线；张力轮压力过大或材质过硬会导致漆包线受力过大、损伤绝缘层；导线路径存在锐角或摩擦点同样容易造成绝缘层损坏。导线轮磨损更会导致断线率大幅上升。

绝缘层破损最大的危害在于其“隐蔽性”，初期难以检测，往往在成品测试或实际运行中才暴露，造成批量性质量事故。导线轮、线嘴等属于易损件，更换周期容易被忽略，问题常常被误归因为 “漆包线质量问题”。

解决这一问题，需要系统性地关注“全流程导线路径”，如下四点：

1）导线接触部件应采用硬质合金或光滑涂层材料，边缘做倒圆处理；

2）绕线路径尽量平直、减少弯折角度；

3）定期检查并更换导线轮等易损件；

4）配置断线自动检测与停机保护装置；

工装夹持稳定性、排线步距与定位精度、导线接触部件设计，这三个细节看似不起眼，却是分块定子绕线良率瓶颈的关键所在。

企业在追求设备升级和参数优化的同时，更应回归工艺本质，从这些容易被忽视的细节入手，系统性提升良率。真正的智能制造，不在于设备有多快，而在于有多稳、有多细。
