自从我们上篇关于自动插槽机与手动的对比文章发出后，收到不少客户问的同一个问题：“插槽纸在槽口两端伸出的高度，如果高一点或低一点，会不会影响电机的绝缘效果？”

这个问题我们可以先给出明确答案：不会。

只要高度在一个合理的工艺范围内，高几毫米或低几毫米，对绝缘性能并没有本质影响。

今天，我们就把这个问题彻底讲清楚。

首先，要回答“高度是否影响绝缘，得先回到绝缘本质。

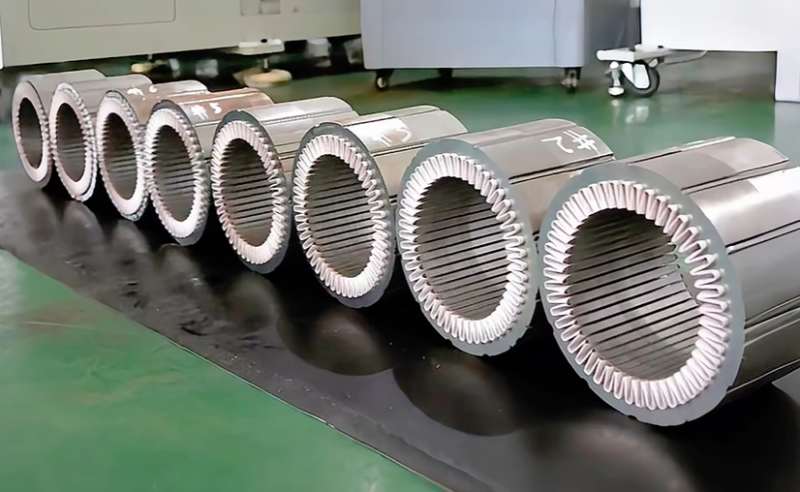

插槽纸在电机定子中的作用，是隔离铁芯与绕组，防止耐压击穿。它的绝缘功能主要取决于两个因素：

（1）材料本身的介电强度，也就是这张纸的材质能不能扛住要求的耐压标准；

（2）绝缘距离是否足够，也就是纸张是否覆盖了需要隔离的关键区域；

而插槽纸在槽口两端“伸出来”的高度，影响的只是纸张超出铁芯端面的那一段长度。这一段并不是绝缘距离的核心决定因素。

而槽内壁那一整片被铁芯和绕组夹在中间的纸张才是真正决定绝缘因素的核心。只要槽内部分完好、没有破损、没有跑偏，端部多出来几毫米或少几毫米，并不会让耐压从合格变成不合格。

那，为什么很多人会误以为“槽纸越高越安全呢”？

这个误解，完全可以理解。

许多人直观认为：纸插得越高，包得越多，绕组和铁芯之间隔得就越彻底，自然就越保险。但从工程角度来看，并非如此。

过高的槽纸反而带来其他问题，如：

·伸出太长，可能会干扰绕线针的正常走线路径；

·在绕线过程中，过长的槽纸容易被张紧的铜线拉扯、翻折甚至撕破；

·一旦纸张被扯破，反而造成了真正的绝缘缺陷；

所以，“越高越安全”这个直觉，在实际工艺中是站不住脚的。真正造成绝缘失效的，往往不是 “插矮了”，而是“插破了 ” 或“插歪了”。

反而真正影响绝缘性能的因素包括：

• 槽纸是否完好覆盖了槽内壁，没有裸露铁芯；
• 槽口处是否形成了有效的隔离，没有铜线直接贴到铁芯上；
• 纸张本身有没有破损、折痕、开裂；
• 纸张是否跑偏，导致一侧覆盖不足；

只要高度在一个合理的范围内（比如端面伸出1–3mm左右），绝缘性能是不会因为几毫米的差异而发生质变的。

那既然不影响绝缘，是不是高度就可以随便了？

并不是，高度虽不影响绝缘性能，但它影响工艺稳定性。

※高度太高：可能干扰绕线针、碰伤模具、甚至与转子发生刮擦

※高度太低：端部绕组与铁芯端面之间的爬电距离不足（注意：这是端部隔离问题，不是槽内绝缘问题）

※高度不一致：同一台定子上有的槽高、有的槽矮，会导致绕线张力波动，自动化产线频繁报警甚至停机

所以，管好高度不是为了“防止击穿”，而是为了让生产过程顺滑、不卡壳、不返工。

那合理的高度范围是多少？

虽然没有一个绝对的标准，但行业里一般有个经验性的参考：槽纸端面高出定子铁芯端面 1–3mm左右。具体取多少，取决于电机类型、绕线方式（飞叉绕还是针绕）、以及绝缘等级要求。

但比“具体数值”更重要的，其实是另一件事：一致性比绝对值更重要。

同一批定子，每一槽的高度尽可能保持一致，比追求“恰好卡在某一个完美数值”要实用得多。因为自动化绕线设备对一致性敏感，对绝对值反而有一定的容忍度。

既然高度的一致性如此重要，那靠什么来保证？

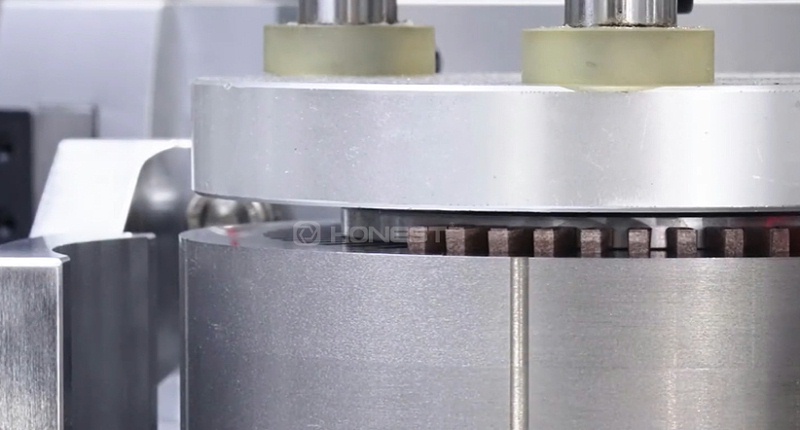

在自动化插槽纸设备中，通过伺服送纸 +定长裁切：纸张长度由伺服系统控制，裁切精度稳定，从源头上减少长度波动 。

插入深度控制：通过机械限位或伺服位置控制来限定每一次的插入深度，确保每一槽的伸出高度基本一致；

可选检测模块：根据客户需求，可配置视觉检测或激光位移传感器，实时监测每一槽的伸出高度，超出设定范围时自动报警停机；

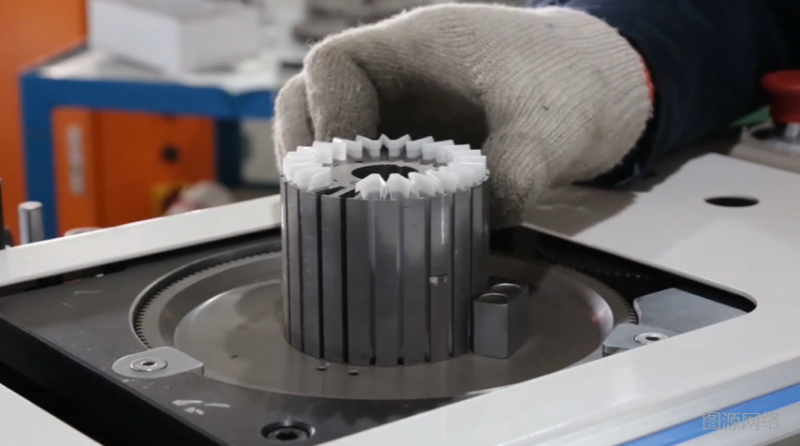

相比之下，手工插槽纸最难控制的恰恰就是高度一致性。老师傅靠手感，但手感是不稳定的。

这也解释了为什么越来越多的厂家选择自动化设备来替代人工插纸。

合利士作为电机智能装备研发与生产的企业，专注于电机智能制造装备，服务于新能源汽车、人形机器人、低空经济等电机或零部件生产厂家。

如果你正在为插槽纸高度不一致、绕线时频繁报警、或产线返工率居高不下等，欢迎与我们做技术交流。

下篇，我们再聊聊另一个被经常问到的误区：“槽纸是不是越厚越好？”如果你也对这个问题有疑虑，欢迎提前占位哈~
