转子绝缘片换向器自动组装设备

转子绝缘片换向器自动组装设备,适用于直流有刷马达绝缘片和换向器的组装。绝缘片的送料采用模具现冲现装,换向器采用振动盘送料。采用松下PLC控制,液压系统冲压。标配漏装换向器检测机构。可选配备漏装绝缘片和多装绝缘处检测机构。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    送料采用模具现冲现装

  • 2

    设备效率高,稳定

  • 3

    采用松下PLC控制,液压系统冲压

  • 4

    标配漏装换向器检测机构

  • 5

    可选配备漏装绝缘片和多装绝缘处检测机构

  • 6

    非标可定制

  • 转子绝缘片换向器自动组装设备-分体.jpg

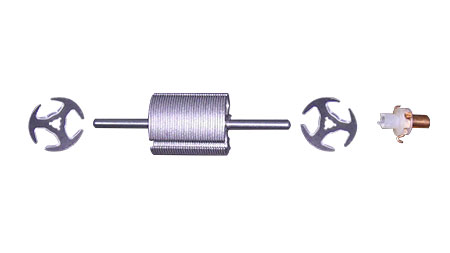

    分体图

  • 转子绝缘片换向器自动组装设备-成品.jpg

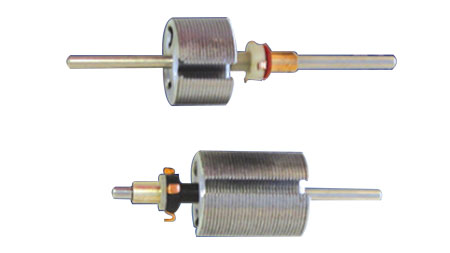

    成品图

设备参数 Product parameter

功能

参数

上料方式

铁芯人工放入滑槽,绝缘片和换向器自动上料

出料方式

自动流出

设备节拍

1.5s/pcs(2400pcs/h)

电源

AC 380V,50Hz 3KW

气压

0.4-0.6MPa

外观尺寸

1600(L)*1080(W)*1690(H)mm
