转子磁钢自动装配机

转子磁钢自动装配机主要工艺有:芯轴组入铁芯、磁钢组入铁芯、端盖、轴承、信号磁钢组入等工序。设备充分运用数据追溯、视觉检测、深度检测、向上物料识别、混料识别、漏装识别、物料组装正反面识别、压力监控、位移监控等工艺方法达到防呆防错的效果;采用工控采集数据系统,实现产品生产过程信息可追溯。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    回形布局,循环输送,简介明了,节省空间

  • 2

    物流设计,符合精益管理,减少搬运浪费

  • 3

    防呆、防错。程序互锁、仿型治工具、导向机构、保护机制

  • 4

    模块化、标准化、柔性化设计,利于设备的保养、维修及维护

  • 5

    为后续可能需要的转款换型提供便利条件

  • 6

    各工序可以独立运行,单工序故障可以跳转到下一工序继续工作

  • 磁钢自动装配机-成品.jpg

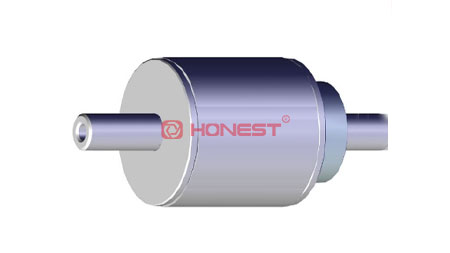

    成品图

  • 磁钢自动装配机-散件.jpg

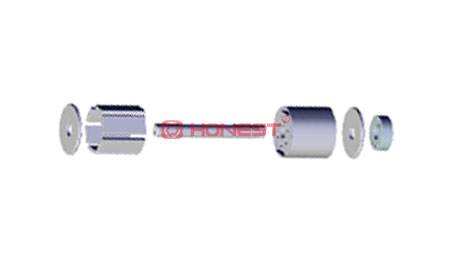

    散件图

设备参数 Product parameter

功能

参数

生产效率

15S/PCS

良品率

≥98%

嫁动率

90%

电压

AC220V/380V 50HZ

气压

0.4-0.6Mpa

功率

150KW

控制方式

PLC+HMI

尺寸

22000(L)*7000(W)*2100(H)mm

应用领域

汽车油泵电机转子
