展开式直排定子精密绕线机
展开式直排定子绕线机采用飞叉方式绕线,具待料功能,采用独立轴排线,以保证排线的平整。采用松下PLC控制,采用松下伺服电机,X.Y.Z轴配合缠端子,X.Y.Z.S轴配合过线,U轴独立排线。
服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用松下PLC控制

  • 2

    具待料功能

  • 3

    采用独立轴排线,以保证排线的平整

  • 4

    采用飞叉方式绕线

  • 5

    绕线速度5000R/min

  • 6

    非标可以定制

点击查看相关视频

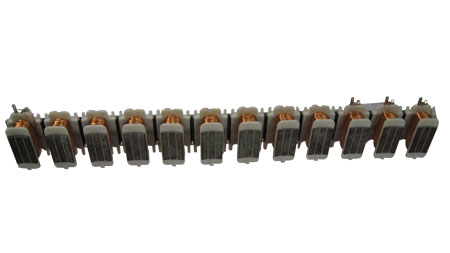

  • 展开式直排定子绕线机-绕好线.jpg

    绕线图

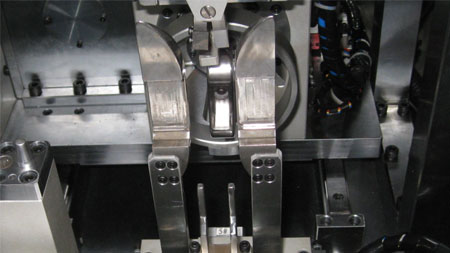

  • 展开式直排定子绕线机-特写图.jpg

    绕线图

设备参数 Product parameter

功能

参数

适用型号

定子长度小于340mm(即外径小于φ108),定子总高度小于60mm

适用线径

φ0.1-φ0.6mm

线头、线尾处理

自动处理

待料有无

绕线速度

最高5000R/min

电源

AC 单相 200V 50Hz 5KW

气压

0.4-0.6MPa

外观尺寸

1720(L)*1100(W)*1680(H)mm
