新能源扁线定子装配线滴漆设备

新能源扁线定子装配线滴漆设备其滴漆工艺的旋转倾斜功能使得滴漆头能够在0-90度内任意角度可调,这种设计极大地满足了多角度分段滴漆工艺的需求。同时,该设备的高频加热功能能够在滴漆过程中及时补温,也可单机单机完成滴漆和凝胶,确保漆料在最佳的温度下流动和固化。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示Product Display

  • 1

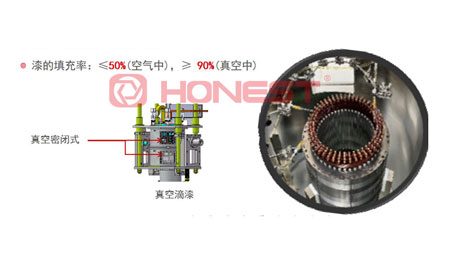

    定子真空滴漆,定子抽真空,避免线与绝缘纸之间空气

  • 2

    有效减少气泡,显著提高填充率

  • 3

    整个定子真空滴漆机构0-90度内任意角度可调

  • 4

    可适用于多角度分段滴漆工艺

  • 5

    漆系统,胶桶用一备一,胶桶内抽真空

  • 6

    去除漆来料和管路空气,减少气泡产生

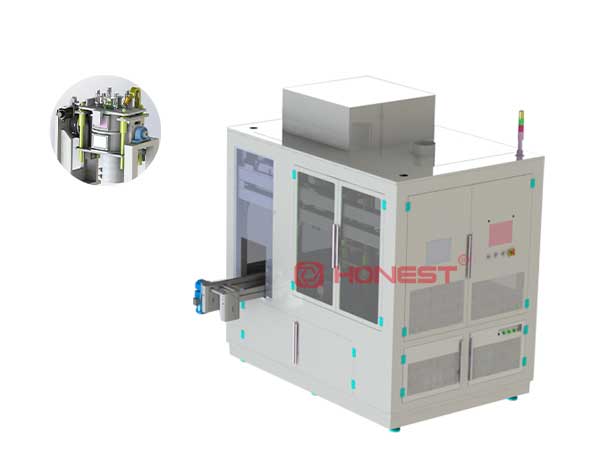

  • 新能源扁线定子装配线滴漆设备-机构.jpg

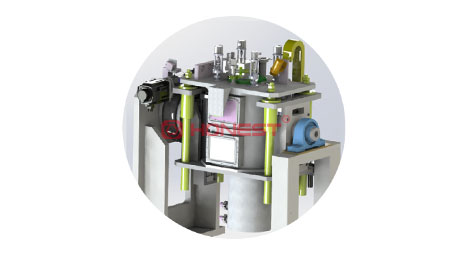

    特写图

  • 新能源扁线定子装配线滴漆设备-特写.jpg

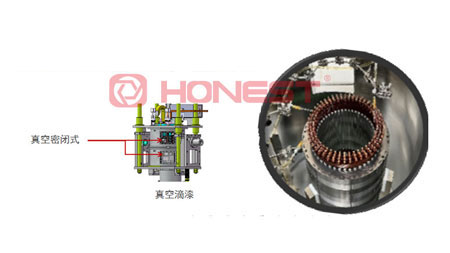

    滴漆图

设备参数 Product parameter

功能

参数

漆填充率

<50%(空所中)、<90%(真空中)

真空度

1torr

点胶精度

+-0.05g

稼动率

≥90%

电压

AC 220V/380V 50HZ

气压

0.45MPa~0.65MPa

功率

38.5KW

控制方式

PLC + HMI

外观尺寸

3600(L)*4200(W)*2700(H)mm

应用领域

扁线电机
