电机装配设备
无刷定子自动装配生产线

无刷定子自动装配生产线应用在汽车转向系统领域,由多台设备组成,完成GND热熔着、GND熔接、支架热熔着&铜线切断&剥离及线头检测&修正等工序。采用柔性化、模块化的设计,一方面使设备兼容范围广,转款换型便捷;另一方面使得设备更加美观,结构更加整洁,便于后期维护保养。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    GND柔性方式上料,自动装填GND到定子,自动进行热熔

  • 2

    自动进行熔接高度检测;热熔着高度检测配置自动点检功能

  • 3

    自动将线预处理到端子夹位,自动预压端子,自动切线,自动进行熔接

  • 4

    支架柔性上料,自动预处理线头,自动装支架,自动进行热熔,自动进行高度检测

  • 5

    人工进行外观、过渡线确认

  • 6

    贯穿整个生产环节的传感器监测及报警系统,。

  • 无刷定子自动装配生产线-修改成品.jpg

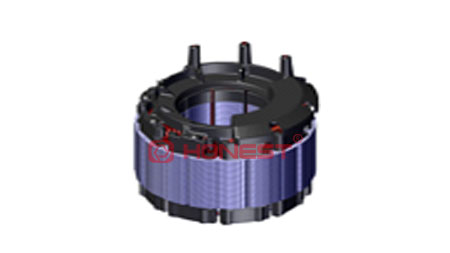

    电机图

  • 无刷定子自动装配生产线-修改.jpg

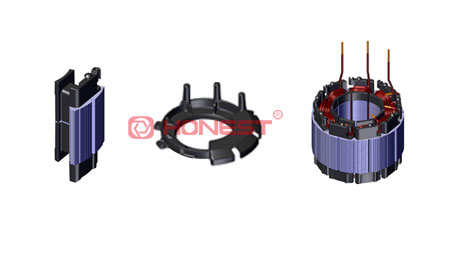

    散件图

设备参数 Product parameter

功能

参数

生产效率

20S/PCS

良品率

≥98%

兼容产品

2款

电压

三相 AC 220V/AC380V 50HZ

气压

0.5-0.6Mpa

功率

75KW

控制方式

PLC+HMI+MES

尺寸

14300(L)*1300(W)*1800(H)mm

应用领域

汽车转向系统(线控转向系统,无刷电机定子)
