分块式定子精密绕线机
分块式定子绕线机通过切换不同绕线程序，可适应设备充许范围内全部产品。其应用于汽车、机器人、家用电器等领域。
服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示 Product Display

  • 1

    全过程数字化控制

  • 2

    绕线绕组精度高、误差小

  • 3

    绕线均匀、柔性强

  • 4

    生产效率高、操作方便

  • 5

    绕线速度3000R/min

  • 6

    非标可以定制

点击查看相关视频

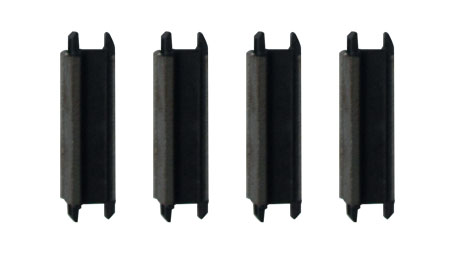

  • 无刷定子绕线机-来料.jpg

    来料

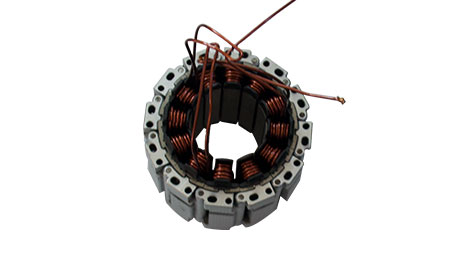

  • 无刷定子绕线机-成品.jpg

    绕线图

设备参数 Product parameter

功能

参数

适用范围

外径φ30mm-φ100mm，铁芯 <60mm,

适用线径

φ0.2-φ1.0mm

绕线方式

可根据具体绕线动作编程序

线尾处理

剪断，留线尾

绕线速度

3000R/min

电源

AC 200V

气压

0.5MPa

功率

5KW

应用领域

汽车，机器人，家用电器等
