无刷电机转子组装线

无刷电机转子组装线自动化、智能化程度较高，配套MES系统，通过产品二维码，实现生产状态动态信息看板、排产、物料配送、过程参数（包括压力、位移、性能参数、外观等）、生产质量数据统计分析、设备运行状态及维护保养管理、质量追溯系统的工厂信息化管理。线体主要由转子轴打码，压入铁芯、清洁、充磁测磁通量、轴承压装等工序组成，使用皮带输送线的方式传送物料。

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示Product Display

1

采用模块化、柔性化的设计
2

贯穿整个生产环节的传感器监测及报警系统
3

配置康耐视高精度相机、防漏装、少装、错装

4

配置德国奇石乐伺服压机，保证压入力和压装精度
5

转款时，采用整套更换，用时短方便
6

可保障生产顺利进行及人身安全

点击查看相关视频

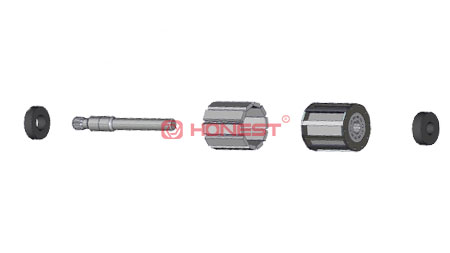

分体图

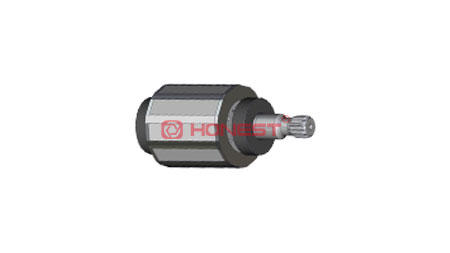

成品图

设备参数 Product parameter

功能	参数
生产效率	12S/pcs
换款时间	10min
稼动率	≥90%
良品率	≥98%
电压	三相AC 380V 50HZ
气压	0.45MPa～0.65MPa
功率	40KW
控制方式	PLC + HMI
尺寸	4800(L)1500(W)2200(H)mm
应用领域	无刷电机
