产品中心-电机装配线
吸尘器无刷电机生产设备

无刷电机生产设备应用于家用电机的生产。设备与原有产线对比:节省人工32人、效率提升3至4倍。其工艺有:

1.底座段:线路板安装、压轴、打胶、烘干等

2.转子段:打胶、压外壳、装磁石、压轴等

3.装配段:上料、组装、打胶、烘干、检测等工序完成。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    磁石组装配置内径和漏装检测,不良自动排出

  • 2

    胶固化有发热丝断线检测报警功能

  • 3

    与原有产线对比:节省人工32人、效率提升3至4倍

  • 4

    转子双工位动平衡检测

  • 5

    零部件均采用高端主流品牌,品质保证 耐久性高

  • 6

    轴压入转子配置高精密点胶机,控制点胶和加油量

点击查看相关视频
  • 无刷电机组装设备-分体.jpg

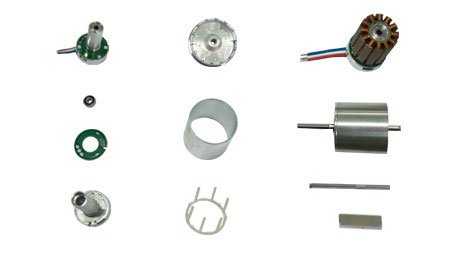

    分体图

  • 无刷电机组装设备-成品.jpg

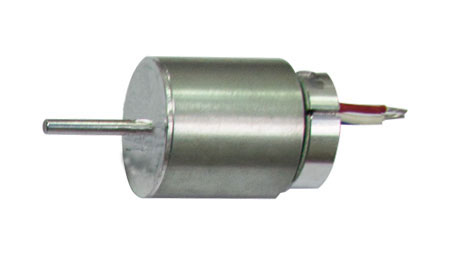

    成品图

设备参数 Product parameter

功能

参数

生产效率

5秒/PCS

合格率

≥98% (产品来料不良或人工调试等因素除外)

入料方式

机械手自动抓取上料

出料方式

机械手下料

电源

AC220V/380V 50HZ

气源

0.4-0.6MPa

外观尺寸

22000(L)*1300(W)*1800(H)mm
