电机装配设备
无刷三针式精密绕线机

三针式绕线机整机配合生产线,实现上料、绕线、排线、绕过渡线、剪始末线、下料的全自动化生产;绕线前读取定子编码,实现绕线过程全程跟踪监控,可溯源化生产。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    绕线机头在定子内圆进行升降和摆动实现定子精密绕线

  • 2

    剪线夹线机构实现始线和末线的精准处理

  • 3

    勾线机构完成过渡线的完美贴合

  • 4

    伺服联动控制模式,控制定子高度和换极角度

  • 5

    控制剪线夹线的高度位置,实现绕线的精准配合

  • 6

    可多台链接,实现自动生产线

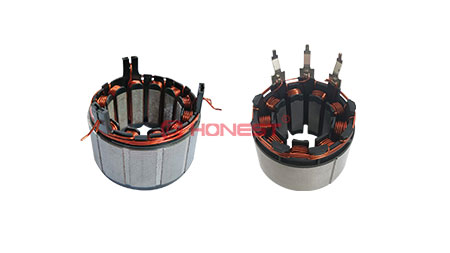

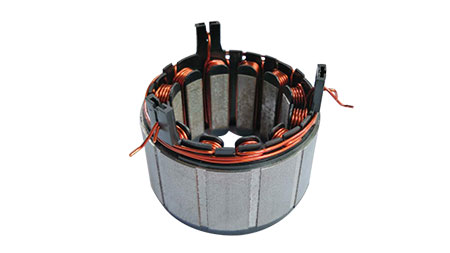

  • 三针式绕线机-成品.jpg

    产品图

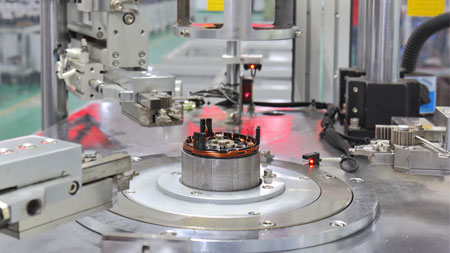

  • 三针式绕线机-特写图.jpg

    特写图

设备参数 Product parameter

功能

参数

绕线速度

72s/PCS

适用线径

0.1mm-1.0mm

绕线方式

三针勾线,定子上下摆动方式绕线

适用范围

无刷定子绕线

上下料方式

全自动

线尾处理

全自动剪线

电源

AC  220V  50HZ

气压

045-0.65MPa

功率

10KW

外观尺寸

1840(L)*1500(W)*2400(H)mm
