汽车油泵电机组装生产线

汽车油泵电机组装生产线由19台设备组成,输送方式采用输送线+船板,呈回型布局。充分运用数据追溯、视觉检测、深度检测、向上物料识别、混料识别、漏装识别、物料组装正反面识别、压力监控、位移监控等工艺方法达到防呆防错的效果。产线主要由自动组装上-下绝缘盖-夹焊-磁钢组入铁芯、转子、端盖组装-组入信号磁钢-锁螺丝-测试电机反电动势及电流、转速等组装工艺组成。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    模块化、标准化、柔性化设计

  • 2

    回形布局,循环输送,简洁明了,节省空间。

  • 3

    通过扫码枪、读码器等读取工装船板、零件、部品等条码信息。

  • 4

    将生产过程数据绑定到条码信息,便于追溯查询及质量分析。

  • 5

    采用工控采集数据系统,实现产品生产过程信息可追溯。

  • 6

    充分运用数据追溯、视觉检测、深度检测等工艺方法达到防呆防错的效果。

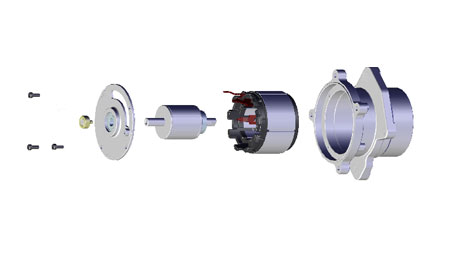

  • 汽车尾箱马达生产设备-分体.jpg

    分体图

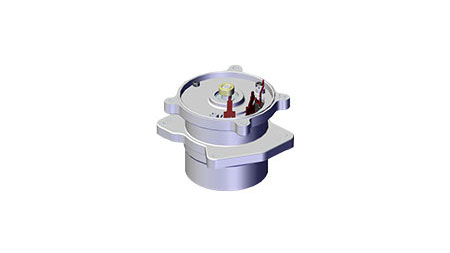

  • 汽车尾箱马达生产设备-成品.jpg

    成品图

设备参数 Product parameter

功能

参数

生产效率

≤ 30s/Pcs

良品率

≥98%

稼动率

≥90%

电压

AC220V/380V  50HZ

气压

0.4~0.6MPa

功率

整线约150KW

控制方式

PLC+HMI

尺寸

22(L)*7(W)*2.1(H)m
