汽车水泵电机定子分块式精密绕线设备

电机定子分块式绕线设备用于直流无刷电机领域(汽车水泵电机),主要完成分块定子绕线、成圆焊接、接线桥组装及性能测试等工序。整线自动化程度高,具备RFID功能,产品可追溯;同时具有数据存储系统,数据通过Excel表格存储,具报表功能。整线采用先进的生产工艺,并辅以全方位、无死角的视觉检测系统,提高了生产效率,同时使产品品质更加稳定。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    船板带RFID感应,可进行数据追溯

  • 2

    成圆焊接,同时激光焊接4道,焊接长度可调,配置视觉检测系统,焊接过程可观察

  • 3

    双倍夹爪、切换的方式进行绕线上下料,六工位同时绕线

  • 4

    治具模块化设计,转款快速方便

  • 5

    整形时配置4处GT感应器检测外径,在高度方向上检测2次,并生成同心度检测

  • 6

    接线桥采用激光振镜的方式焊接,具有焊接熔深可控、端子与漆包线无缝隙、避免高温飞溅导致线伤等优点

点击查看相关视频
  • 电机定子分块式绕线设备-特定图.jpg

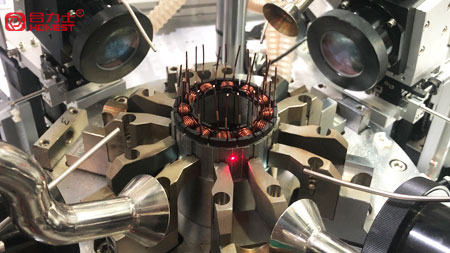

    特写图

  • 电机定子分块式绕线设备-定子.jpg

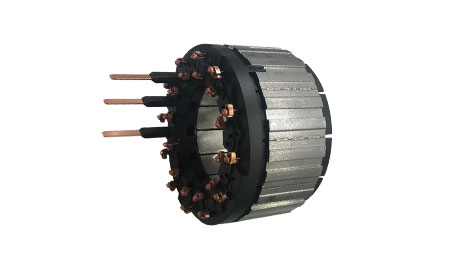

    定子图

设备参数 Product parameter

功能

参数

生产效率

整体线节拍≤18s/pcs

兼容产品

线径1-1.5mm,外径60-100mm,叠高15-50mm的产品

换款时间

≤20min

良品率

99%以上

电压

三相 AC 380V 50HZ

气压

0.45-0.65MPa

功率

整线约80KW

尺寸

21000(L)*3500(W)*2100(H)mm

控制方式

PLC + touch screen
