马达胶盖自动化组装设备

马达胶盖自动化组装设备应用于汽车门窗电机领域,整线结构简洁、紧凑、采用伺服同步移载搬运,设备间可快速拆装。其主要工序有:胶盖上料、轴承组入、电刷臂组入、端子铆合、电容组入、热保护器夹焊、电感与电刷臂夹焊、夹焊检查、压敏电阻夹焊、电阻测试、NG剔除、良品下料等。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    拥有一键换型功能,换型时间快

  • 2

    治具搬运采用伺服丝杆快速搬运移栽

  • 3

    实现模块化自由任意拼装,N个治具同步进行移载

  • 4

    设备设计为标准上下料设备,换款只需调试皮带宽度既可

  • 5

    产品NG产生后可快速追溯异常位置,快速解决功能

  • 6

    非标可定制

  • 马达胶盖自动化组装设备-分体.jpg

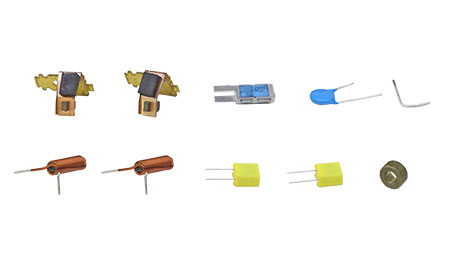

    分体图

  • 马达胶盖自动化组装设备-成品.jpg

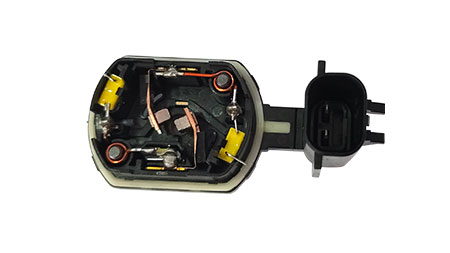

    成品图

设备参数 Product parameter

功能

参数

生产效率

6s/pcs

兼容产品

32款产品

换款时间

10分钟

电压

AC220V/380V 50HZ

气压

0.4~0.6MPa

功率

67KW

外观尺寸

12.54(L)*2.22(W)*1.8(H)m
