EPS电机定子装配生产线

合利士EPS电机定子装配生产线采用工控采集数据系统，实现产品生产过程信息可追溯，并高度集成视觉检测、物料放反检测、漏装识别、压力监控、焊接检测等工艺方法，达到防呆防错的效果，设计上考虑产品升级需求预留改造空间。产线配置满足客户配置需求，符合自动线安全生产要求。设备工序有：铁芯拆分、绕线、入绝缘纸、端子剪线、端子预夹、芯激光焊接、端子焊接、定子综合检测、机壳上料&打码、定子热套、定子冷却等

服务热线： 0755-21044479

在线咨询

设备简介 / Introduction

设备展示 Product Display

1

全自动生产线保证生产过程稳定可靠
2

配置整线数据采集系统保证每道工序可追溯
3

配置高精度传感器、视觉检测系统等，防漏装、少装、错装及安装后质量检测

4

设备符合人体工程学设计，操作简单易上手
5

高性能全自动检测功能保证装配后100%全检
6

采集数据均回传MES、具备数据管理功能、记录查询所有采集数据、数据管理操作权限管理记录。

点击查看相关视频

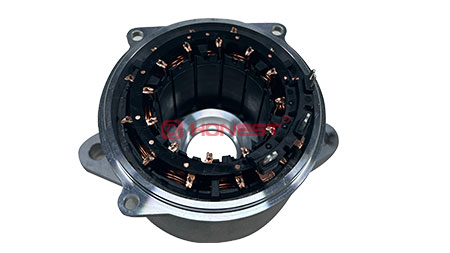

扁线电机图

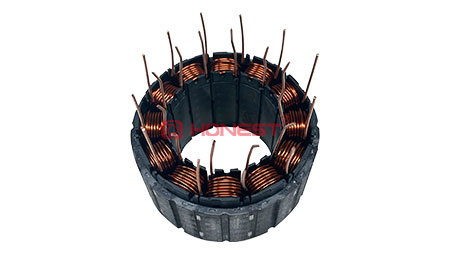

定子图

设备参数 Product parameter

功能	参数
生产效率	≤15秒/PCS
良品率	≥98%
兼容产品	3款
电压	AC220V/AC380V 50HZ
气压	0.4-0.7Mpa
功率	120kw
控制方式	PLC+HMI
尺寸	23000(L)8000(W)1950(H)mm
应用领域	汽车方向盘助力电机
