电机装配设备
您的位置： 首页 > 产品频道 > 电机绕线机设备 > 定子双工位精密绕线机
定子双工位精密绕线机
定子双工位绕线机应用于直流无刷电机领域，采用模块化、柔性化的设计，主要完成定子挂线、绕线、排线、换极、剪线等工序，实现进出线排线整齐紧密，一致性好，无线伤，产品的质量和外观有保证。
服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示Product Display

  • 1

    绕线过程中可直观观察张力值

  • 2

    针式绕线，内绕定子，支持各槽不等圈

  • 3

    采用工艺手段保证不出现错装、漏装、反装

  • 4

    工装夹具换型快捷

  • 5

    可实现不同线径、定子外径及叠厚的定子绕线

  • 6

    设备能够自动探测漆包线是否足够

点击查看相关视频

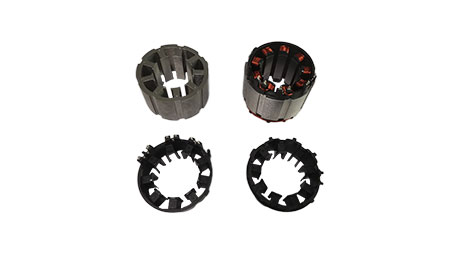

  • 散件图

    散件图

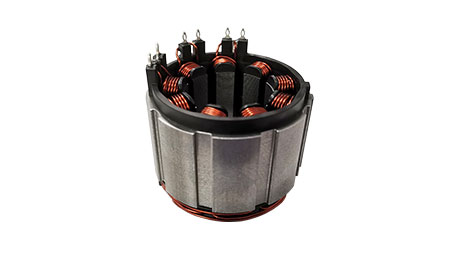

  • 成品图

    成品图

设备参数 Product parameter

功能

参数

效率

≤90S/件

良品率

≥99%

稼动率

≥90%

气压

0.4~0.6MPa

功率

13.6kw%

电源

三相交流电380V±10%  50Hz±10%

控制方式

PLC+HMI

外观尺寸

940(L)*2000(W)*2038(H)mm

应用领域

汽车活塞式发动机、汽车换挡电机、汽车油泵电机

热品推荐 / Hot product

三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

三工位分块定子绕线机-空调压缩机定子自动绕线机-合利士智能装备

本设备为分块定子绕线机，绕线治具由输送线托盘来料，机械手自动抓取绕线治具上/下料，采用立式模芯绕线法，三主轴同步进行绕线，绕线过程中各轴相互配合，完成线包排线和过线，过线时自动套入套管，末线自动剪断；三组线皆可进行不良识别与不良追溯，配置伺服张力器控制绕线张力（可调节），为绕线时提供稳定的张力控制和张力监控，且具备断线报警功能，兼容使用线径φ0.7-φ1.2mm的定子产品,设备结构采用柔性化、模块化的设计，让设备可实现不同线径、定子外径及叠厚的定子绕线，兼容范围广，转款换型便捷，还有利于后期维护保养。
定子热套绕线设备

定子热套绕线设备

本设备应用于汽车行业（汽车侧门电机），采用柔性化、模块化的设计，一方面使设备兼容范围广，转款换型便捷；另一方面使得设备更加美观，结构更加整洁，便于后期维护保养。由于人性化、智能化的设计，让人机交互更加友好，设备操作更加简单便捷，同时也让生产过程的安全及产品的品质得到保证。设备主要工序：上料（定子＆外壳）→双手启动→外壳高频加热→定子＆外壳压装→下料等。
三工位分块定子绕线机

三工位分块定子绕线机

本设备应用于汽车行业（电动助力转向系统），为EPS无刷电机核心—绕线设备提供解决方案。设备采用柔性化、模块化的设计，一方面使设备可实现不同线径、定子外径及叠厚的定子绕线，兼容范围广，转款换型便捷；另一方面使得设备更加美观，结构更加整洁，便于后期维护保养。工艺流程：自动上料，绕线，去漆皮，剪线，剪余线头，退料等工序。
双飞叉链板式精密绕线机

双飞叉链板式精密绕线机

本设备为双飞叉链板式绕线机，由人工取/放定子，主电机驱动两个飞叉同时进行绕线，绕线过程中各轴配合，自动完成线包排线和过线，末线自动剪断；配置伺服张力器，为绕线时提供稳定的张力和张力监控，且具备断线报警功能。主要工序：定子上料→挂始线→绕线→排线→剪末线→下料等工序。
