定子高精密排线绕线机

定子高精密排线绕线机,飞叉外绕线设备,双工位设计,结构紧凑体积小,运行速度快,适用线径范围广,排线整齐无线伤。设备工艺有:上料、挂线、绕线、排线、拉线、剪线、出料等。
服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    双工位绕线,效率提升

  • 2

    实现精密排线,零线伤,可预留线头线尾

  • 3

    采用柔性化、模组化设计,外观整洁、结构灵活,兼容范围更广

  • 4

    实现线头线尾入绝缘架卡槽位并将线头线尾拉直,全自动剪线

  • 5

    上下排线可单独动作,满足不同排线要求,更适应产品多样化

  • 6

    双工位设计,可实现左右工位独立动作,也可实现联动,方便维修和

点击查看相关视频
  • 定子高精密排线绕线机-定子.jpg

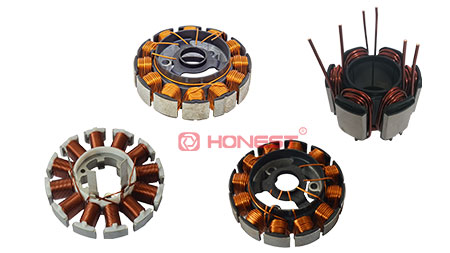

    定子图

  • 定子高精密排线绕线机-特定图.jpg

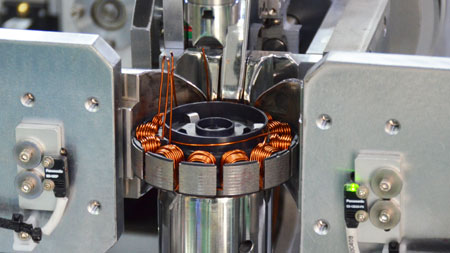

    特写图

设备参数 Product parameter

功能

参数

效率

120pcs/h

良品率

≥99%

兼容产品

定子外径在40-140mm之间均可

功率

12KW

电压

AC三相200V

气压

0.40-0.60MPa

外观尺寸

1446(L)*1072(W)*1500(H)mm
